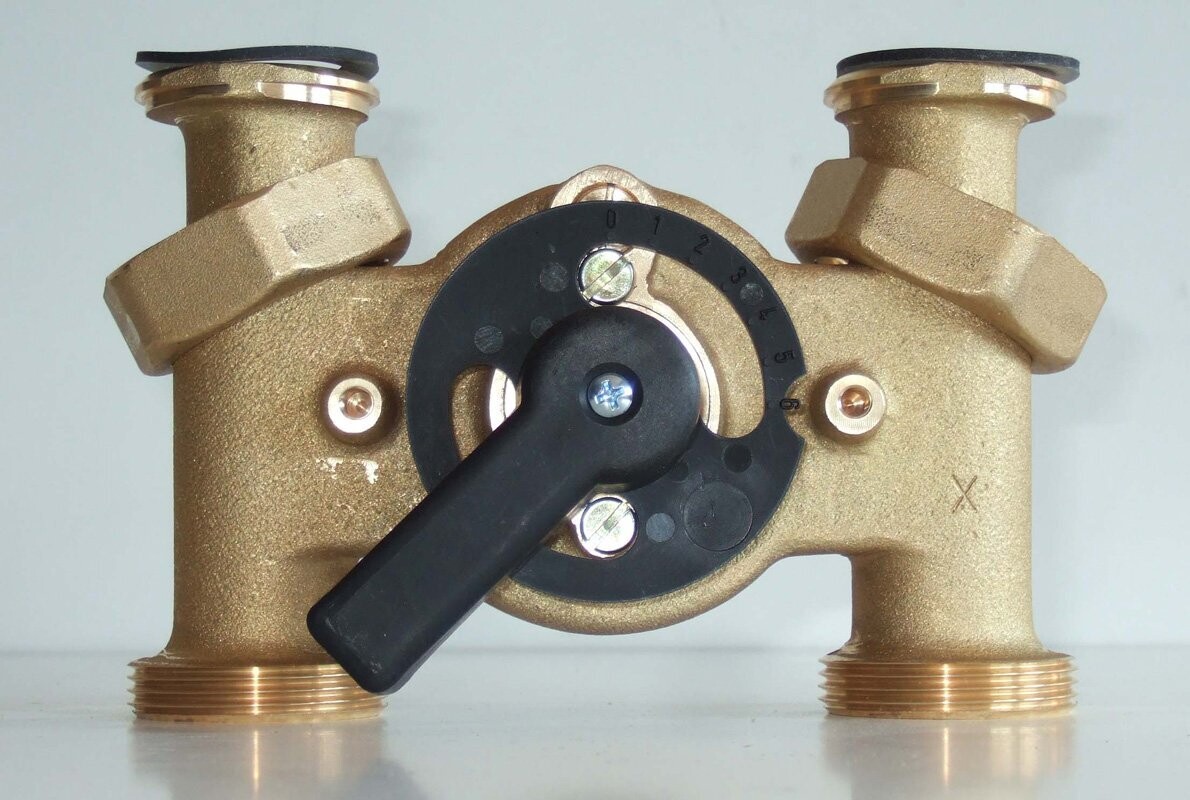

3 Wege Mischer Messing Wita H6 mit Achsabstand 120mm oder 125mm

3 - Wege Mischer 1" WITA H6

Produktinformation Mischer H6

Der Mischer H6 hat parallele Anschlüsse für Vor- und Rücklauf Heizungsseite oben, mit Flansch – Kesselseite unten, mit G 1 1/2” Gewinde). Die Vor- und Rückläufe sind wechselbar. Anlieferzustand ist Vorlauf von rechts. Der Mischer garantiert eine lineare Temperaturregelung durch speziell profilierte Ein- und Austrittsöffnungen. Durch die zentrische Anordnung der Befestigungspunkte zum Aufbau eines Stellgliedes wird eine einfache Montage ermöglicht. Für Niedertemperaturheizungen ist der Mischer mit einem stufenlos regelbarem Beipassschieber ausgestattet.

Funktion:

Im WITA H-Mischer H 6 wird heißes Kesselvorlaufwasser mit dem kälteren, von den Heizkörpern zurückströmenden Wassers, zu einem gemeinsamen Heizungsvorlauf vereint. Die Vorlauftemperatur, die sich dabei einstellt, ist abhängig vom Mischungsverhältnis und damit von der Stellung des Drehschiebers.

Beipass:

Für Niedertemperaturheizungen (Fußbodenheizung) ist beim Mischer H 6 eine verstellbare Beipassklappe eingebaut. Diese regelbare Beipassklappe liegt zwischen Heizungsvor- und rücklauf. Dadurch ist auch bei Niedertemperaturheizungen durch die volle Ausnutzung des Mischerstellbereiches von 90° Stellwinkel eine optimale Regelung der Vorlauftemperatur sichergestellt.

Technische Daten:

Achsabstand: 120 oder 125 mm

Bauhöhe: 115 mm

Anschluss Kesselseite: G 1 ½"

Anschluss Heizungsseite: Pumpenflansch

Gehäuse: Messing

Spindeldichtung: Zwei O-Ringe

Kvs-Wert: 8,5 m3/h

Drehmoment: 0,3 Nm

Stellwinkel: 90°

max. Betriebsdruck: 10 bar

max. Betriebstemperatur: 110°C

Fördermedium: Wasser (mit max. 50% Glykol)

Vorlaufbegrenzung: Beipass

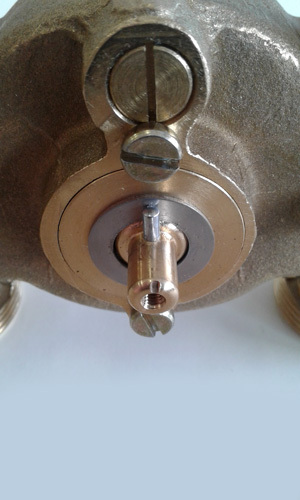

Den 3-Wege-Mischer erkennen Sie an der eingeschlagenen Kerbe am Kopf der Welle

3-Wege Mischer

Stellmotor Wita SM W05

Lieferumfang:

Mischer H6 (4-Wege)

2 Überwurfmuttern

2 Dichtungen

Produktinformation Stellmotor SM W 05

Technische Daten:

Betriebsspannung: 230 Volt ~ 50 Hz/60 Hz

Leistungsaufnahme: ca. 2,3 VA

max. Drehmoment: 5 Nm (blockierfest BL 240h)

Schutzklasse: II

Schutzart: IP 42

Stellwinkel: 90° (festeingestellte Nocken)

Stellzeit: 120 sec./90°

Anschlussleitung: 3 x 0,75 mm² Länge 2 m

Notbetrieb: Handverstellung

Anschlußvarianten (als Zubehör in unserem Shop):

Anschluß oben: 2 x Einschraubteil 1 1/2" Außengewinde 1" Innengewinde

Anschluß unten: 2 x Pumpenflanschverschraubung

(2 x Überwurfmutter 1 1/2" Innengewinde, 2 x Einlegeteil 1" Innengewinde, 2 x Dichtung)

alternativ:

Anschluß unten: 2 x Pumpenkugelhahn, 2 x Überwurfmutter 1 1/2" Innengewinde, 2 x Dichtung
