4 Wege Mischer Messing Wita H10 mit Achsabstand 125mm - Bauhöhe 90 mm

4 –Wege Mischer 1“ WITA H10 - Bauhöhe 90 mm

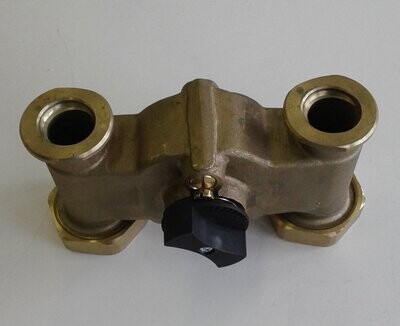

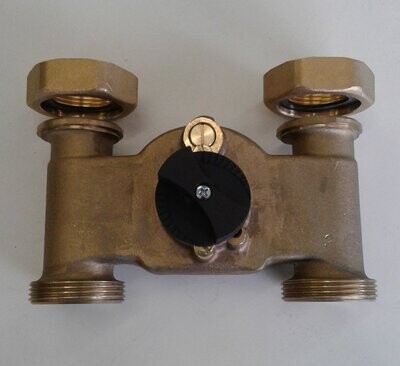

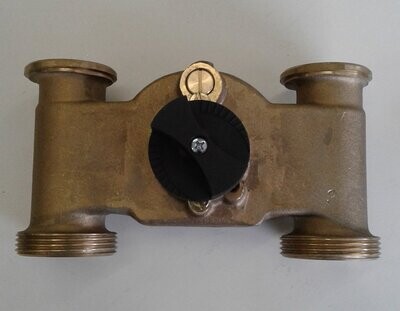

Produktinformation Mischer H10

Der Mischer H10 hat parallele Anschlüsse für Vor- und Rücklauf Heizungsseite oben,mit Flansch – Kesselseite unten, mit G 1 1/2” Gewinde). Die Vor- und Rückläufe sind wechselbar. Anlieferzustand ist Vorlauf von rechts. Der Mischer garantiert eine lineare Temperaturregelung durch speziell profilierte Ein- und Austrittsöffnungen. Durch die zentrische Anordnung der Befestigungspunkte zum Aufbau eines Stellgliedes wird eine einfache Montage ermöglicht. Für Niedertemperaturheizungen ist der Mischer mit einem stufenlos regelbarem Beipassschieber ausgestattet.

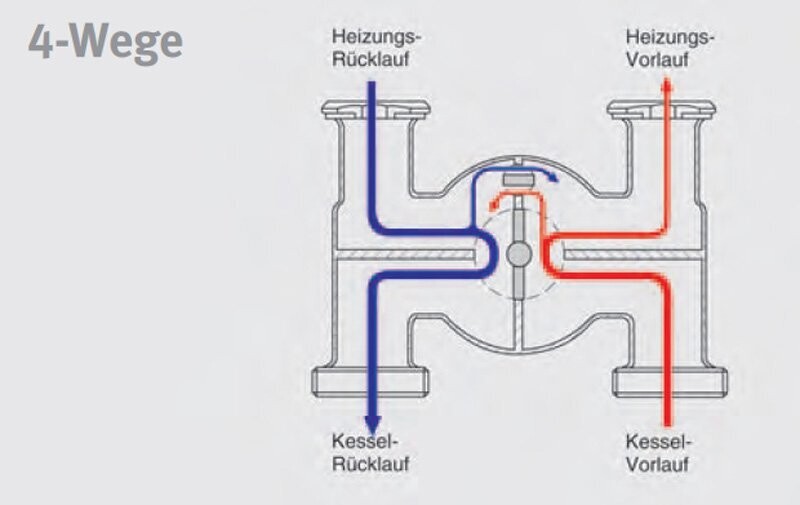

Funktion:

Im WITA H-Mischer H 10wird heißes Kesselvorlaufwasser mit dem kälteren, von den Heizkörpern zurückströmenden Wassers, zu einem gemeinsamenHeizungsvorlauf vereint. Die Vorlauftemperatur, die sich dabei einstellt, ist abhängig vom Mischungsverhältnis und damit von der Stellung des Drehschiebers.

Beipass:

Für Niedertemperaturheizungen (Fußbodenheizung) ist beim Mischer H 10 eine verstellbare Beipassklappe eingebaut. Diese regelbare Beipassklappe liegt zwischen Heizungsvor- und rücklauf. Dadurch ist auch bei Niedertemperaturheizungen durch die volle Ausnutzung des Mischerstellbereiches von 90° Stellwinkel eine optimale Regelung der Vorlauftemperatur sichergestellt

Technische Daten:

Achsabstand: 125 mm

Bauhöhe: 90 mm

Anschluss Kesselseite: G 1 ½"

Anschluss Heizungsseite: Pumpenflansch

Gehäuse: Messing

Spindeldichtung: Zwei O-Ringe

Kvs-Wert: 8,5 m3/h

Drehmoment: 0,3 Nm

Stellwinkel: 90°

max. Betriebsdruck: 10 bar

max. Betriebstemperatur: 110°C

Fördermedium: Wasser (mit max. 50% Glykol)

Lieferumfang:

Mischer H10 (4-Wege)

2 Überwurfmuttern

2 Dichtungen

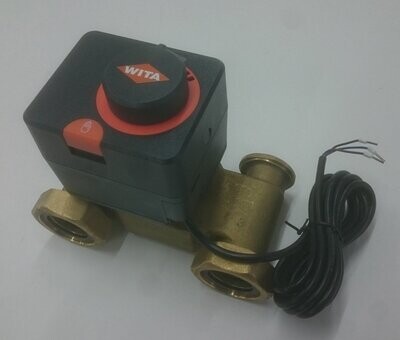

Produktinformation Stellmotor SM W 05

Technische Daten:

Betriebsspannung: 230 Volt ~ 50 Hz/60 Hz

Leistungsaufnahme: ca. 2,3 VA

max. Drehmoment: 5 Nm (blockierfest BL 240h)

Schutzklasse: II

Schutzart: IP 42

Stellwinkel: 90° (festeingestellte Nocken)

Stellzeit: 120 sec./90°

Anschlussleitung: 3 x 0,75 mm² Länge 2 m

Notbetrieb: Handverstellung
