EBV THETA N 2B Set Heizungsregler Steuerung Set mit Fühler und Klemmen

EBV Heizungsregler THETA N 2B

Set mit Fühler und Klemmen

Anwendung:

zur Ansteuerung von:

1x Wärmeerzeuger, einstufig

1x Direktheizkreis

1x Warmwasser

Beschreibung:

Witterungsgeführte Kesseltemperaturregelung

Voll elektronisch

über Datenbus mit max. vier weiteren THETA-Geräten vernetzbar

Kaskadierbar

Estrich-Aufheizprogramm

Display mit Hintergrundbeleuchtung

Einfache Bedienung durch klar beschriftete Tasten ohne Doppelfunktionen

Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm)

Technische Daten:

Betriebsspannung: 230 V, 50 Hz

Leistungsaufnahme: max. 5,8 VA

Vorsicherung: max. 6,3 A Träge

Kontaktbelastung Ausgangsrelais: 2 (2) A

Stromversorgung T2B-Bus: 12 V / 150 mA

Umgebungstemperatur: 0°C...50°C

Schutzart: IP30

Schutzklasse EN 60730 / EN 60529: II / III

Anschlusstechnik: steckbare Schraubklemmverbindungen

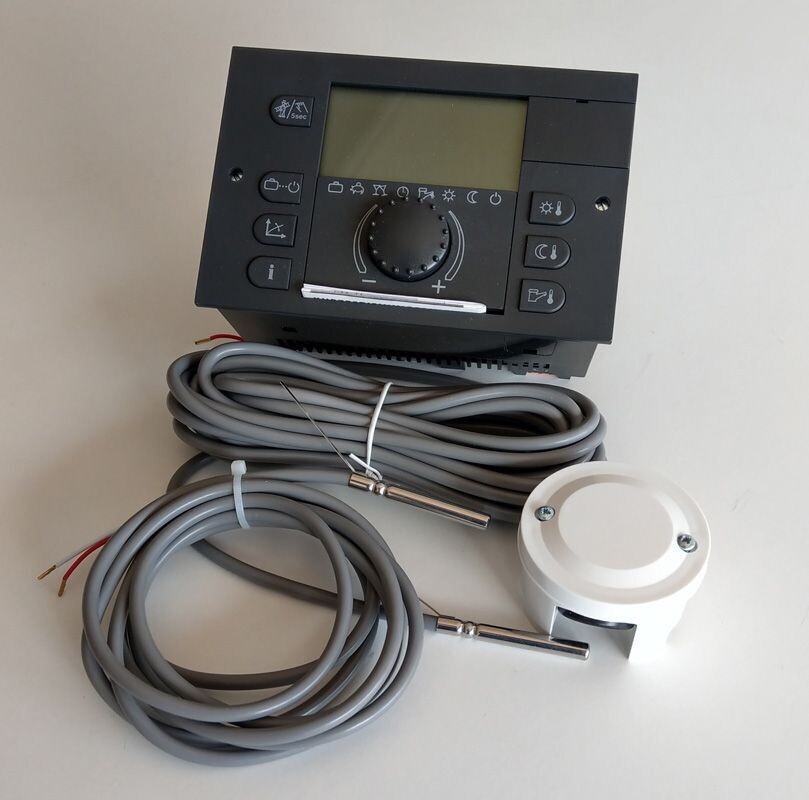

Lieferumfang:

1x Regler THETA N 2B

1x Außenfühler AF 200

1x Kesseltauchfühler KVT20/2/6 gr, 2 m

1x Speichertemperaturfühler KVT20/5/6 gr, 5 m

1x BL X1, 16-polige Klemme

1x BL X2, 4-polige Klemme

1x BL X3, 9-polige Klemme

Austausch von GAMMA auf THETA

Sie haben Ihre Heizung mit einem EbV GAMMA Heizungsregler geregelt und

möchtendiesen nun durch ein neues Regelgerät ersetzen?

GAMMA Heizungsregelungen und Raumgeräte werden nicht mehr vertrieben,

alternativ können THETA Heizungsregelungen und Raumgeräte eingesetzt werden.

Bei Austausch ist auf die korrekte Variante zu achten.

alt	neu
Varianten GAMMA	Varianten THETA
GAMMA 2B	THETA+ N 2B
GAMMA 23B	THETA+ N 23B
GAMMA 233B	THETA+ N 233B
GAMMA 2233B	THETA+ N 2233BVV
GAMMA 2233BK	THETA+ N 2233BVV
GAMMA 2233BFS II	THETA+ N 2233BVV

Hinweise:

Einsatz von Kabelsatz KSF GAMMA-THETA zur einfachen Umverdrahtung der

Fühlerklemmleiste von GAMMA auf THETA

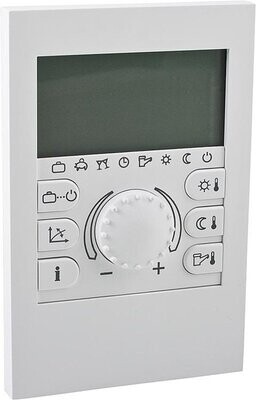

Raumstationen GAMMA RS10 müssen durch THETA+ RS-L ersetzt werden

Raumfühler GAMMA RFF 40S und GAMMA RFF 60S müssen durch THETA RFF

ersetzt werden

ein Austausch aller Fühler ist nicht notwendig, wird aber empfohlen

GAMMA 2233BFS II und GAMMA 2233BK: Austausch von Kollektorvorlauffühler

(NI 1000 ⇢ PT 1000 ) und Feststoffkesselfühler (NI 1000 ⇢ KVT20)

OEM-Produkte können abweichen

optional: THETA Regelungen können um heatapp! base T2B ergänzt werden.

Die heatapp! base T2B ermöglicht eine Fernsteuerung des THETA Heizungsreglers
