Elektro-Fussbodenheizmatten zum Einbau in Fliesenkleber für Fussbodenheizung oder Temperierung

Elektro-Fussbodenheizmatten zum Einbau in Fliesenkleber

für Fussbodenheizung oder Temperierung

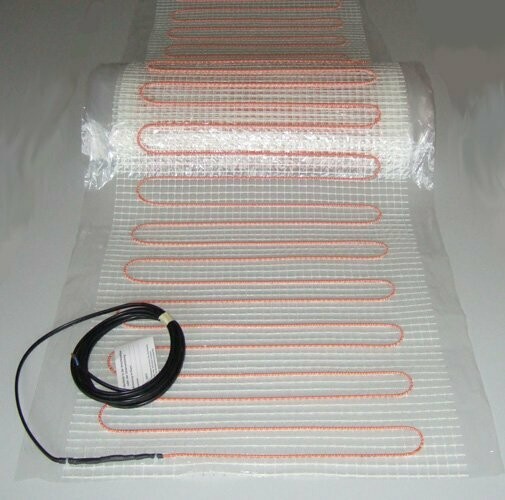

TWINtherm-SH- Dünnbettheizmatte

Technische Daten:

Heizleistung: 160 Watt/m²

Breite : 50 cm

Produktinformation

Durch die spezielle Konstruktion der TWINtherm Dünnbettheizmatte, eröffnen sich dem Anwender neue Perspektiven hinsichtlich Heizungscomfort im Alt- und Neubau. Dieses Heizmattensystem wurde speziell für den nachträglichen Einbau in einem Dünnbettmörtel, direkt unterhalb des Fußbodenbelages entwickelt. Durch ihr geringes Höhenmaß von nur 3 mm findet die elektrische Fußbodenheizung nun auch dort Zutritt, wo der Einbau bisher nichtmöglich war, nämlich bei der Renovierung von Bädern ,Duschen , Küchen usw., aber auch in vielen anderen Räumen mit geringen Bodenkonstruktionshöhen.

Einsatzbereich:

• Zur Beheizung von keramischen Belägen

• Verlegung im Fliesenkleberbett

• Auf neuen oder bestehenden Estrichen

• Auf Gips- oder Anhydritestrich

• Auf Beton

• Auf Gußasphalt- und Magnesitestrich

• Auf Zementestrich

• Auf alten Keramik- Betonstein- und Natursteinbelägen

• Auf Holzdielen und Holzspannplatten

• Bei der Altbausanierung

Technische Daten:

Nennspannung: 230 Volt

Spezifische Heizleistung: ≈160 Watt/m²

Mindestverlegetemperatur: 5°C

Kleinster Biegeradius: 5 x Außendurchmesser

Kaltleiter: 1 x 4 m 1,0 mm²

Flächenheizelement nach: EN 60335-2-96

Zulassung: VDE

Heizleiterabstand: 6 - 8 cm

Schutzklasse: II

Schutzart: IPX7

Heizleiteraufbau:

1. Heizleiter

2. Isolierhülle FEP (6Y)-Isolation, Wandung 0,25mm

3. Verzinnte Kupferabschirmung (24x0,2mm)

4. PVC-Mantel

Vorteile auf einen Blick

Heizmatte nach VDE EN 60335-2-96

mit nur einer Anschlussleitung

selbstklebend

dadurch bessere Fixierung auf dem Untergrund, die Heizmatte liegt beim Ausrollen absolut flach auf dem Boden

elektrosmogarm

da durch das Zweileitersystem das elektromagnetische Feld weitgehend kompensiert wird und durch die im S-Z System geflochtene Kupferabschirmung elektrische Felder abgeschirmt werden

einfache Verlegung

durch das Auftrennen des Trägergewebes, lässt sich die Heizmatte problemlos an die örtlichen Gegebenheiten anpassen, so dass auch schwer zugängliche Stellen im Raum mit Heizleitungen belegt werden können

geringe Aufbauhöhe

bei einer Aufbauhöhe von gerade 3 mm ist die TWINtherm Heizmatte nahezu unter jedem Fußboden verlegbar

geringer Heizleiterabstand

der Heizleiterabstand von nur 6-8 cm, garantiert eine gleichmäßige Wärmeverteilung innerhalb der beheizten Fläche, sowie eine niedrige Leitungsbelastung von 7-8 Watt pro m Heizleitung

Hinweise zum Einsatzbereich bzw. zur Reglerauswahl:

FT = Fußbodentemperierung

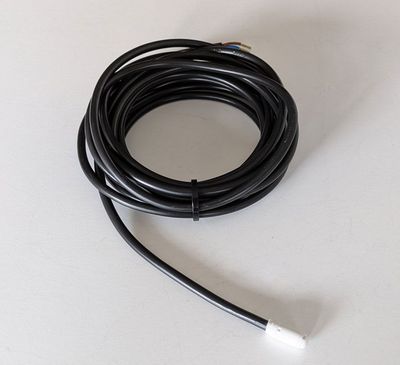

Wenn die Heizmatte nur zur Temperierung eingesetzt wird, bzw. wenn eine zusätzliche Heizquelle im Raum vorhanden ist (z.B. Heizkörper),über die der Raumwärmebedarf gedeckt wird. Der Regler misst mit einem direkt im Fußboden eingebrachten Fernfühler die Bodentemperatur.

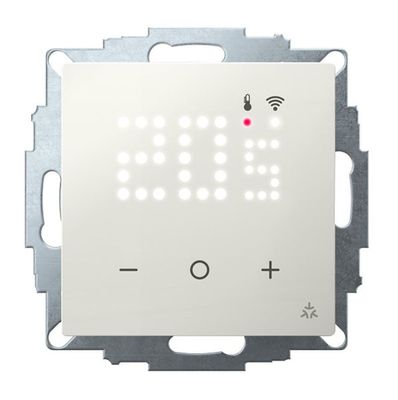

Empfohlene Regler Eberle EFIT-3F oder Alre RTERU-010.715

VH = Vollheizung

Wenn die Heizmatte den Raumwärmebedarf deckt bzw. wenn keine zusätzliche Heizquelle im Raum vorhanden ist. Der Regler misst mit einem internen Fühler die Raumtemperatur und überwacht mit einem direkt im Fußboden eingebrachten Fernfühler die Bodentemperatur.

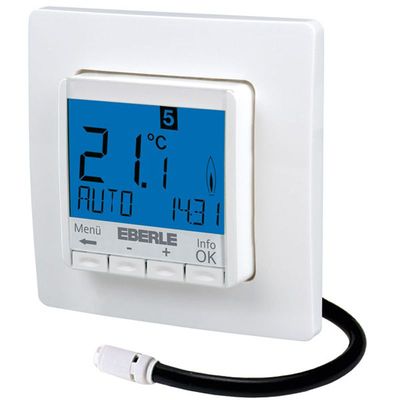

Empfohlener Regler Eberle EFIT-3L
