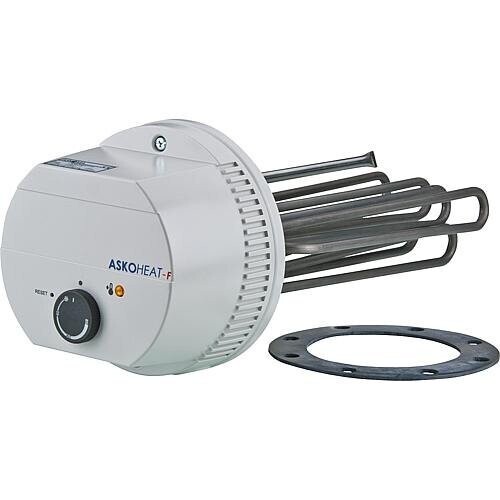

Elektro Heizstab Askoma Flanschheizkörper 180 mm AHFOR-BI-A Leistung 8 kW
Askoma Flanschheizkörper Ø 180 mm Typ AHFOR-BI-A-8.0
Heizleistung: 8,0 kW
Produktinformation
Die Askoheat Heizstäbe sind generell für PV-Anlagen geeignet, aber immer nur in
Abhängigkeit von der bauseits eingebauten Regelung
Einsatzbereich:
Zur Erwärmung von Brauch- und Heizungswasser
Der Heizkörper besteht aus drei U-förmigen Rohrheizkörpern, die in je einem
Pressnippel eingepresst sind. Diese sind mit dem Schutzrohr auf einem Stahlflansch
aufgeschraubt. Als Isolation dient eine lebensmittelechte Kunststoffscheibe.
Technische Ausstattung:
- Elektromechanischer Temperaturregler nach EN 14597
- Elektromechanischer Temperaturbegrenzer nach EN 14597
- Einstellbereich: AUS...Frostschutz...28°C...85°C
- Betriebslampe
- Unbeheizte Zone: 70 mm
Technische Daten:| Flansch Material | : | St 37 |
| Flanschdurchmesser aussen | : | 180mm |
| Lochkreisdurchmesser | : | 150mm Schrauben 8 X M12 |
| Flanschdichtung | : | EPDM, KTW und FDA Zulassung |
| Kunststoffscheibe |
: |
PP-H, FDA Zulassung |
| Rundheizstab |
: | Incoloy 825/2.4858, Ø 8,2 mm |
| Tauchhülse | : | Cronifer 1.4529 |
| Oberflächenbelastung | : | 7 W/cm2 |

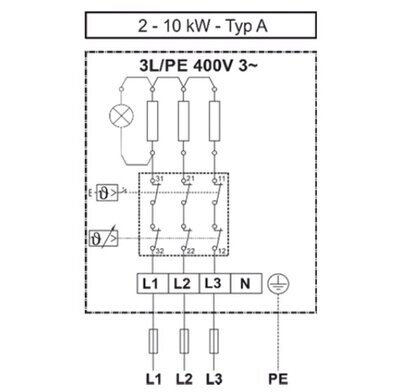

| Elektrischer Anschluss | : | Schraubklemmen |
| Betriebsdruck | : | max. 10 bar |
| Gehäuseoberteil |
: | Polycarbonat |
| Schutzart | : | IP21 nach EN60335 |
| Typ | Leistung | Spannung | Einbaulänge |
| AHFOR-BI-A-8,0 | 8,0 kW | 3 x 400 V (AC) | 450 mm |
Montagehinweis:
Der Einbau muß waagrecht erfolgen.
Die Rohrheizkörper müssen völlig mit Flüssigkeit bedeckt sein.
Der Einbau von oben oder unten ist aussicherheitstechnischen Gründen nicht zulässig
Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden.
Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde
Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach
3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden.
Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen
Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen,
d.h. Wegfall der Garantieleistung!
Einbaulänge beachten!
