Aufladeautomatik mit Zeitverschiebung AS 6180
(als Ersatz für Gerätetyp AS 080)
Für Speicherheizgeräte und Fußbodenheizungen
Gerätebeschreibung

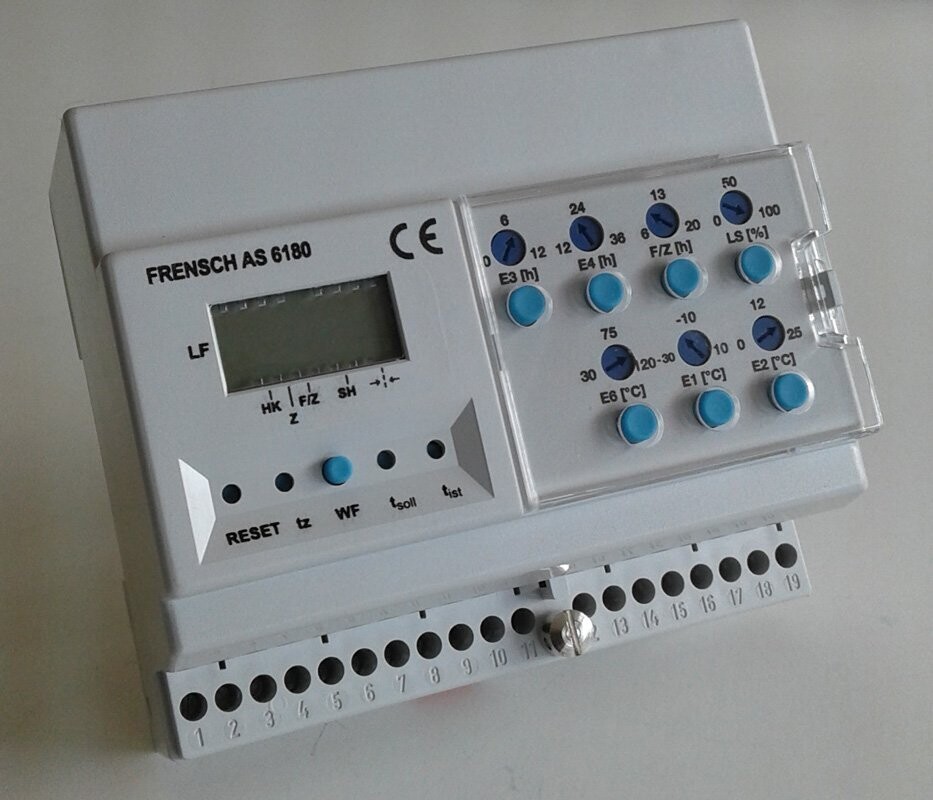

Die Frensch-Aufladesteuerung AS 6180 ist der digitale Nachfolger
der Serie AS 080. Sie bestimmt aus den Einstellwerten (Kennlinie,
Freigabezeit etc.), der Außentemperatur und den Freigabesignalen
die Lademenge für Elektro-Einzelspeicher- oder Fußbodenspeicherheizungen.
Die Restwärmeerfassung erfolgt über einen NTC-Fühler
als Anlege- oder Fußbodenfühler.
Die Steuerung ist zur Nachrüstung (AS 080) und für den Betrieb an
Neuanlagen konzipiert. Durch einen Schalter auf der Geräterückseite
ist sowohl der Witterungsfühler WF-E-55 (bei bestehenden Anlagen),
als auch der Normfühler WF-N-1 (bei Neuanlagen) anwählbar. Der
Witterungsfühler WF-N-1 ist jedoch nicht im Lieferumfang enthalten
und muss bei Neuanlagen separat bestellt werden. Die Funktionskontrolle
der Aufladesteuerung AS 6180 erfolgt durch gleichzeitiges Drücken der
Tasten „LS“ und „E2“. Die bereits im Vorgängermodell AS 080 vorhandenen
Einstellmöglichkeiten sind zudem erweitert und verbessert worden.
- Berechnung der Kennlinie nach der Tagesmitteltemperatur
- Genauste Einstellung der Potentiometer durch Anzeige des eingestellten Wertes auf dem Display
- Selbstanpassendes Zeitglied
- Beliebige Unterbrechungen werden vom Zeitglied ausgeglichen
- 4stellige LCD-Anzeige mit zusätzlicher Anzeige des Geräte-Istzustandes
- Erkennung einer Fehleinstellung
- Fühler-Bruch, bzw. Kurzschlußerkennung
- Optimale Einstellmöglichkeiten der Tagnachladung
- Ladeschwerpunkt stufenlos von Vorwärtssteuerung über
Mittelspreizung bis Rückwärtssteuerung einstellbar
Abmessungen 105 x 90 x 50 mm
Leistungsaufnahme ca. 2,5 VA
Nennspannung 230 V/50 Hz
Schaltleistung 250 V~/2 A
zulässige Umgebungstemperatur 0° C bis +50° C
plombierbar Montage Hutschiene 35 x 7,5 nach DIN 50 022
Zubehör:
Witterungsfühler WF N 1 (nicht im Lieferumfang)

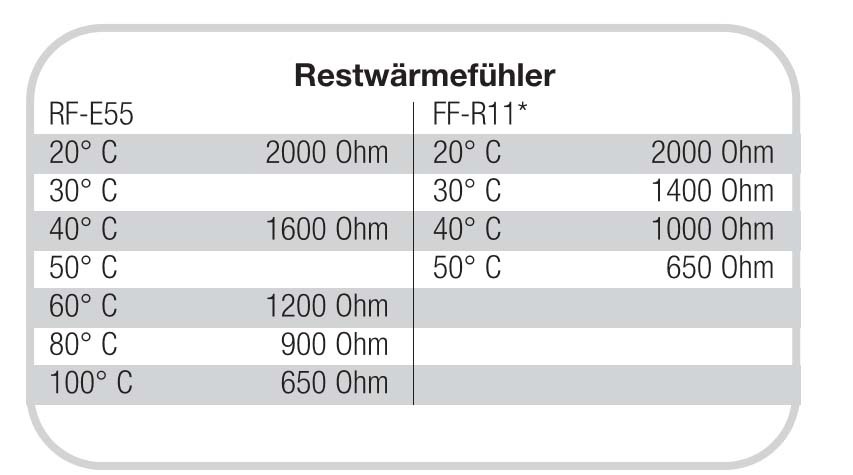

Restwärmeerfassung:
Restwärmeerfassung mit NTC-Fühlern RF-E55 oder FF-R11
Zur Restwärmeerfassung kann je nach Bedarf ein
Anlegefühler im Klemmenraum so montiert werden,
dass eine optimale Restwärmeerfassung erreicht
wird. Bei Fußböden wird der Fühler entweder direkt
oder in einem Rohr im Fußbodenspeicherkern ein-
gebettet. Es kann jeweils nur eine Mess-Stelle
erfasst werden.
* Bei Verwendung von FF-R11 muss das Anpassungsglied „FF 1“ zwischen Fühler und Anschlusssockel geschaltet werden, wobei die Anschlüsse weiß
und grün am Sockel angeklemmt werden müssen, der Fühler auf die Drähte braun und weiß. Der Einsteller „E6“ muss auf 50° C eingestellt werden.
