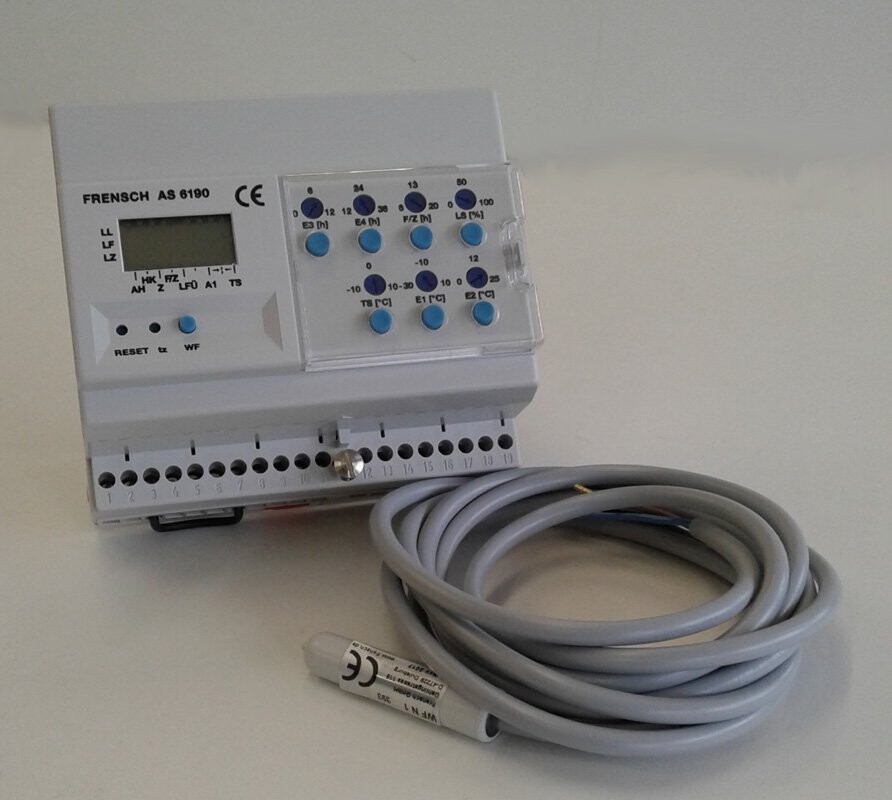

Frensch Aufladeautomatik AS 6190 für Speicherheizgeräte und Fußbodenheizung

Frensch Aufladeautomatik AS 6190 für Speicherheizgeräte und Fußbodenheizung

Die AS 6190 ist eine Aufladesteuerung, bei der modernste Mikrocomputer-Technologie zum Einsatz kommt. Die Zentralstation bildet aus den Einstellwerten (Kennlinie, Freigabezeit etc.), der Außentemperatur und den Freigabesignalen eine zeit- und witterungsabhängige Führungsgröße für max. 25 Wohnungsstationen. Darüber hinaus bietet die AS 6190 einen Steuerspannungsausgang (Charakteristik 80% ED) zum Ansteuern von Speicherheizgeräten mit thermomechanischen Aufladereglern. Neben der A1-Signalableitung ist die AS 6190 Pin-kompatibel zum Vorgängermodell AS 5190, besitzt eine Anheizphase zur Austrocknung des Estrichs sowie eine Klemme „LL" zur Laufzeitüberwachung. Die Funktionskontrolle der Aufladesteuerung erfolgt durch gleichzeitiges Drücken der Tasten „LS" und „E2". Die Unterdrückung (TS) der Tagnachladung ist zudem einstellbar zwischen -10° C bis +10° C.

Technische Daten

Stromversorgung: 230 V/50 Hz

Abmessungen: 105 x 90 x 50 mm

Leistungsaufnahme: ca 2,5 VA plus Steuerleistung

Führungsgröße Z1-Z2: 5,5 ... 3,0 V Spannungssprung auf 14 V ohne LF oder LZ

Steuerspannung A1: 230 V/Taktsignal 1,5 A Charakteristik 80%

Ausgangsleistung Z1, Z2, Z3: für max. 25 Wohnungsstationen

zulässige Umgebungstemperatur: 0° C bis + 50° C

Montage: Hutschiene 35 x 7,5 nach EN 50022
