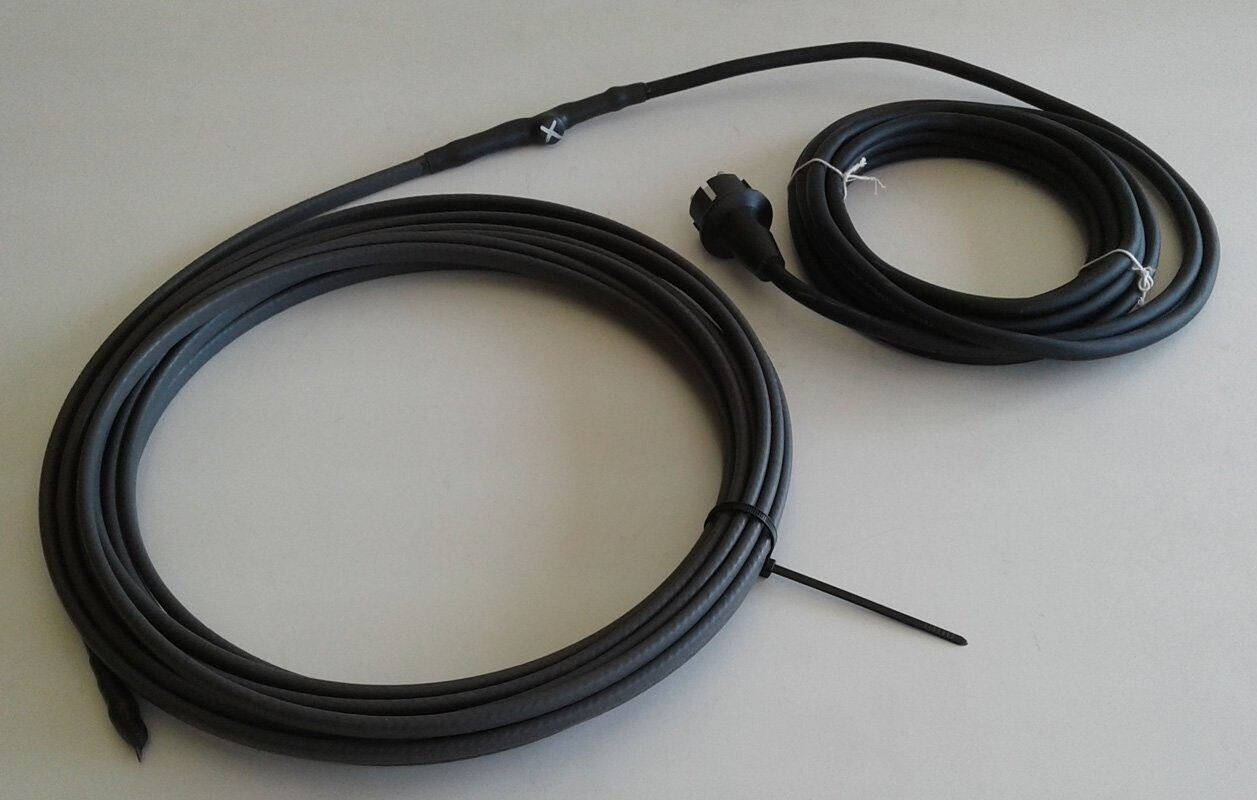

Frostschutzheizung-Rohrbegleitheizung Heizband selbstregelnd PIPEsave 1m bis 30m

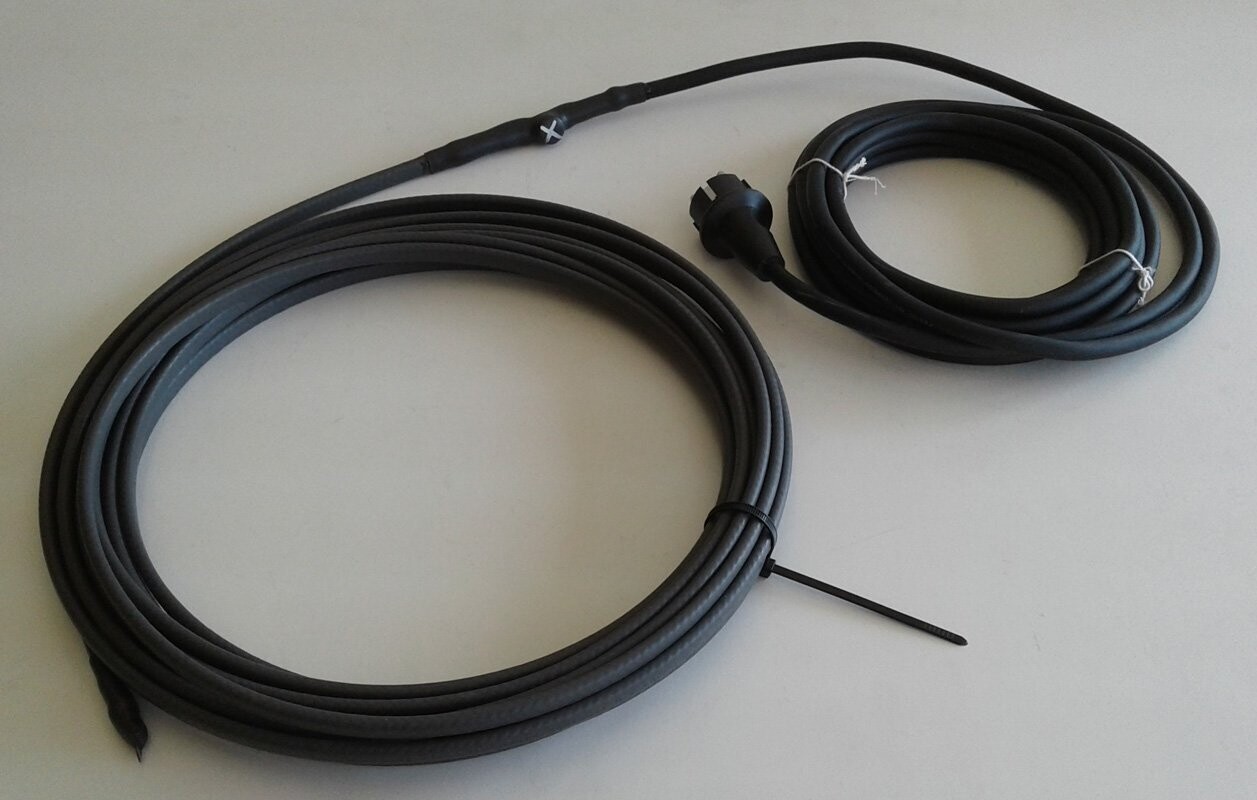

Rohrbegleitheizung PIPEsave-10-SR

selbstregelndes Heizband mit integriertem Thermostat

mit Schutzkontaktstecker (S) oder Personenschutzstecker (SP)

Produktinformation

Die steckanschlussfertige Rohrbegleitheizung – PIPEsave-S(P)R ist für die Beheizung von frostgefährdeten Wasserleitungen aus Metall oder Kunststoff konzipiert. Sie verhindert selbstüberwachend eine unzulässige Abkühlung, verhindert generell Frostschäden und sichert eine Mindesttemperatur z.B. bei der Trinkwasserversorgung von Tieren im Freien. Dabei überwacht ein Thermostat die Rohrstelle mit der Vermutlich niedrigsten Temperatur. Im Frostschutzfall wird die Heizleitung bei Unterschreitung von + 5°C eingeschaltet und bei + 15°C abgeschaltet. Das Heizband ist selbstbegrenzend mit positivem Temperaturkoeffizient. Das bedeutet: Sinkt die Umgebungstemperatur - steigt die Heizleistung. Die Strompfade werden auf molekularer Ebene verbunden und erzeugen so eine höhere Heizleistung. Steigt die Umgebungstemperatur - sinkt die Heizleistung. Die Strompfade werden auf molekularer Ebene unterbrochen, der Widerstand steigt und die Heizleistung nimmt ab. Dies geschieht an jeder Stelle des Heizbandes entsprechend den dort herrschenden Umgebungstemperaturen und den an dieser Stelle vorhandenen Wärmeableitbedingungen. Dieser besondere „Selbstbegrenzungseffekt“ trägt wesentlich zur Wirtschaftlichkeit bei und schließt eine Selbstüberhitzung vollkommen aus . Eine 5 m lange Anschlussleitung mit Personenschutzstecker komplettiert das System

Einsatzbereich:

• Frostschutz von Rohrleitungen aus Metall oder Kunststoff.
• Besonders zu empfehlen bei Mischinstallationen (Metall und Kunststoff) sowie bei eventuell notwendiger Doppelverlegung an Kunststoffrohren

Technische Daten:

Anschlußspannung: 230 Volt

Nennleistung: 10 W/m bei 10°C

Max. Temperatur: 85°C

Max. zulässige Temperatur ausgeschaltet: 85°C

Min. Installationsstemperatur:-40°C

kleinster Biegeradius: 35 mm

Schutzmaßnahme: Schutzklasse I

Temperaturregler: unter +5°C EIN über+15°C AUS

Schutzart: IP 67

Anschlussart: feste Anschlussleitung H07RN-F 3G mit Schutzkontaktstecker (S) oder Personenschutzstecker (SP)

Abmessungen: 10,5 x 5,9 mm

geprüft: nach VDE 0254

Berechnungsbeispiel:

Rohrgröße: 1“ (25 mm)

Leitungslänge: 8 m

Isolierstärke: 20 mm

minimale Umgebungstemperatur: -25°C

Frostschutztemperatur: +5°C

Temperaturdifferenz (D T) : 30 K

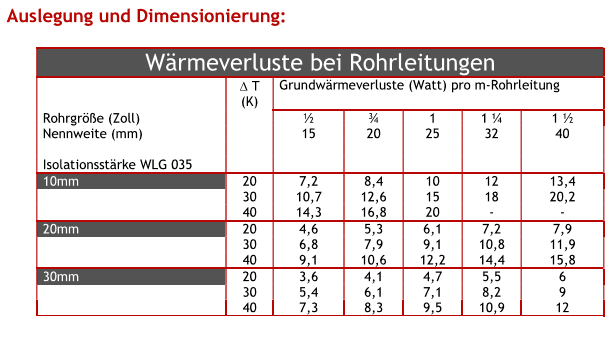

Wärmeverlust pro Meter Rohrleitung nach Tabelle:9,1 Watt

Gesamtwärmeverlust der Rohrleitung: 72,8 Watt

Montage des Temperaturreglers:

Der Thermostat (befindet sich zwischen Netzanschlussleitung und Heizband) wird mit der Markierung

nach unten an der kältesten Stelle des Rohres montiert. Der Thermostat schaltet das Heizband erst

bei Unterschreitung einer Umgebungstemperatur von ca. +5°C ein (Frostschutz)

HINWEIS! Es wird die Rohrtemperatur überwacht -

die Isolierung wird deshalb auch über dem Thermostat angebracht!
