Heizungsregler Steuerung EBV DELTA+ 223B Set mit Fühler und Klemmen

EBV Heizungsregler DELTA+ 223B

Set mit Fühler und Klemmen

Anwendung:

zur Ansteuerung von:

1x Wärmeerzeuger, 2-stufig

1x Direktheizkreis

1x ‑Mischerheizkreis (3-Punkt-PI-Regler; nur Mischermotor-,

keine Umwälzpumpenansteuerung)

1x Warmwasser

Beschreibung:

Witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb

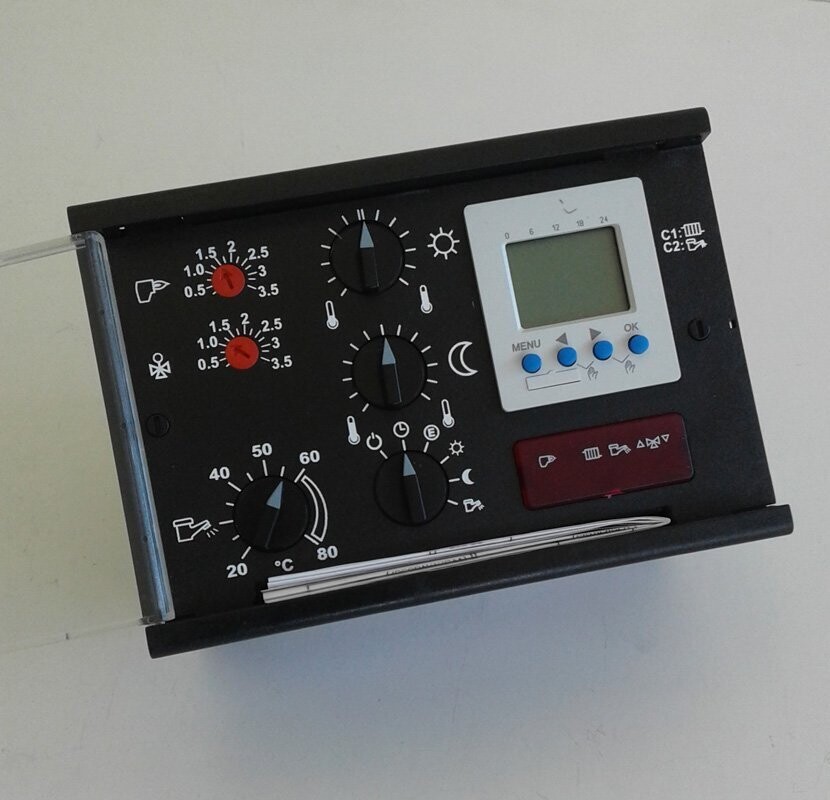

Einfache Bedienung durch Drehpoti

Umwälzpumpenlogik, Sommer-/Winterautomatik, Frostschutzschaltung

Elektronische Speichertemperaturregelung, Speichervorrangschaltung,

Ladepumpennachlauf, Betriebswahlschalter, Kesselanfahrschutz

Min. / max. - Begrenzung Wärmeerzeuger

2-Kanal-Digitalschaltuhr mit drei Standardprogrammen

Mischerlaufzeitanpassung

Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm)

Technische Daten:

Betriebsspannung: 230 V, 50 Hz

Leistungsaufnahme: max. 4 VA

Kleinspannung: 10 V DC

Kontaktbelastung Relaisausgang: 4 (2) A

Umgebungstemperatur: 0° C – 50° C

Schutzart: IP30

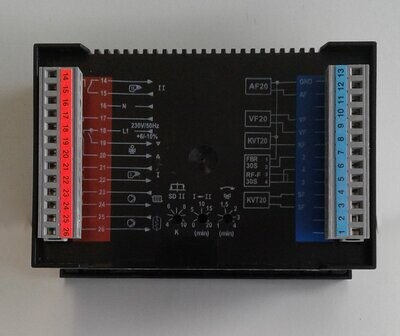

Anschlusstechnik: steckbare Schraubklemmverbindungen

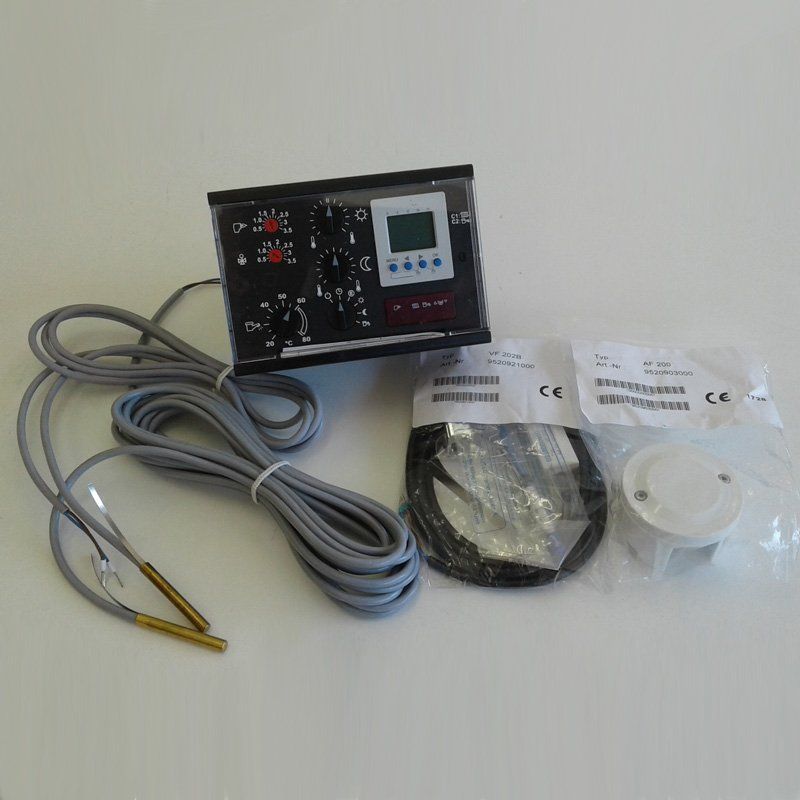

Lieferumfang:

1x Regler DELTA+ 223B EbV

1x Außenfühler AF 200

1x Vorlauffühler VF 202

1x Kesseltauchfühler KVT 20/2/6

1x Speichertauchfühler KVT 20/5/6

1x Anschlussklemme BL 13 rot

1x Anschlussklemme BL 13 blau
