Leckanzeigegerät Afriso LAG-13 K Signalteil, Sonde und Behälter

Afriso Leckanzeigegerät

LAG-13 K inkl. Behälter und Sonde, nicht eigensicher

Anwendung:

Für doppelwandige Behälter mit Flüssigkeit im Überwachungsraum. Zur Überwachung bei

Oberirdischer Lagerung brennbarer Flüssigkeiten der Gefahrklasse A I, A II, A III, B (nach

ehemaliger Einstufung VbF) und nichtbrennbarer wassergefährdender Flüssigkeiten. Zugelassen für

Tanks nach EN 12285-1, 12285-2, DIN 6618-B, 6619, 6623 und DIN 6624 unter atmosphärischen

Bedingungen.

Für unterirdische doppelwandige Behälter darf das Leckanzeigegerät LAG-13 seit Juli

2003 durch die Neueinstufung wassergefährdender Stoffe in Deutschland nur noch für

Ersatzlieferungen verwendet werden!

Beschreibung:

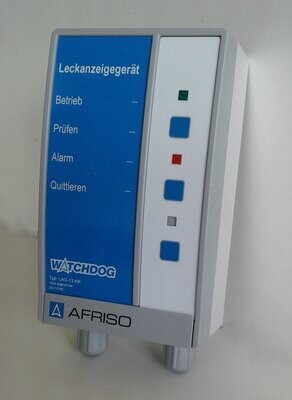

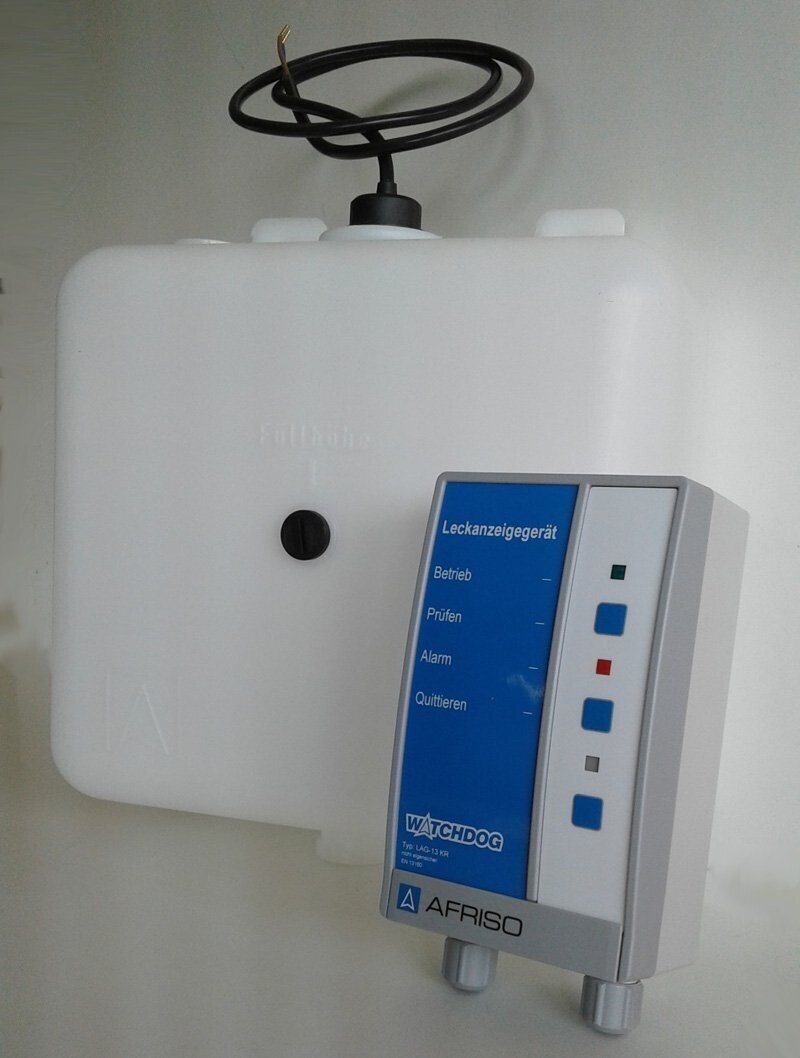

Nicht eigensicheres Leckanzeigegerät der Klasse II (EN 13160-1). Bestehend aus Signalteil,

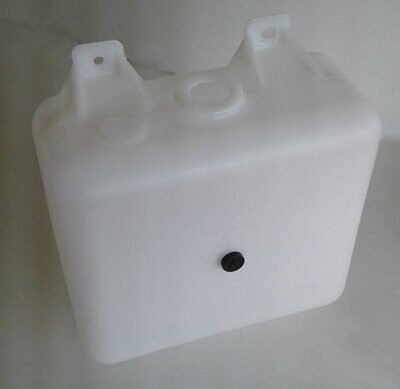

Leckanzeigeflüssigkeitsbehälter (LAG-Behälter weiß) und Sonde. Signalteil mit Betriebs- und

Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische

Alarm kann mit der Quittiertaste beendet werden. Mittels Montagerahmen für Schalttafeleinbau

geeignet, für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich. Der LAG-Behälter ist

Kontrollbehälter und gleichzeitig Ausdehnungsgefäß. Bei oberirdischen Behältern darf das Verhältnis

Nutzinhalt zu Gesamtmenge der Leckanzeigeflüssigkeit max. ein Verhältnis von 1:35 betragen. Bei

höherem Verhältnis ist ein Zusatzbehälter zu verwenden.

Qualifikation des Personals:

Montage, Inbetriebnahme, Betrieb, Wartung, Außerbetriebnahme und Entsorgung dürfen nur von fachspezifisch qualifiziertem Personal durchgeführt werden. Arbeiten an elektrischen Teilen dürfen nur von einer ausgebildeten Elektrofachkraft in Übereinstimmung mit den geltenden Vorschriften und Richtlinien ausgeführt werden.

Technische Daten:

Temperatureinsatzbereich

Umgebung: -5/+55 °C

Lagerung: -10/+60 °C

Versorgungsspannung

AC 230 V

Signalteil

Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)

B x H x T: 100 x 188 x 65 mm

Schutzart: IP 30 (EN 60529)

Behälter

Kunststoff, weiß

B x H x T: 300 x 380 x 150 mm

Nutzinhalt / Gesamtinhalt: 4,5 l / 9,7 l

Abgang: G¾

Schutzart: IP 20 (EN 60529)

Allgemeine bauaufsichtliche Zulassung

Z-65.24-380

Lieferumfang:

Signalteil

Leckflüssigkeitsbehälter

Sonde
