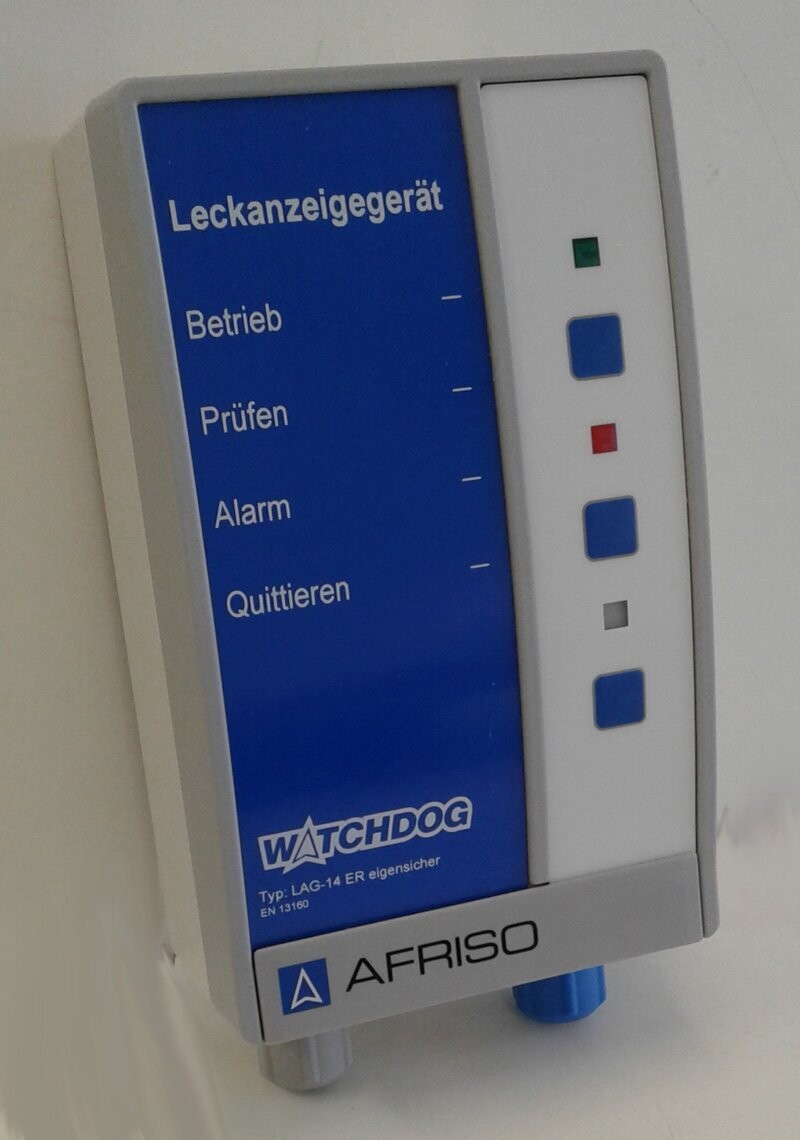

Leckanzeigegerät Afriso LAG-14 ER Signalteil

Afriso Leckanzeigegerät

LAG-14 ER Signalteil mit Relais

Anwendung:

Für doppelwandige Behälter mit Flüssigkeit im Überwachungsraum. Zur Überwachung bei

oberirdischer Lagerung brennbarer Flüssigkeiten der Gefahrklasse A I, A II, A III, B (nach

ehemaliger Einstufung VbF) und nichtbrennbarer wassergefährdender Flüssigkeiten.

Der LAG-Behälter kann innerhalb ex-gefährdeter Bereiche der Zone I und II (z. B. Domschacht bei

Benzinbehältern) montiert werden. Zugelassen für Tanks nach EN 12285-1, 12285-2, DIN 6618-1,

6619-1, 6623-1 und DIN 6624-1 unter atmosphärischen Bedingungen.

Für unterirdische doppelwandige Behälter darf das Leckanzeigegerät LAG-14 seit Juli 2003 durch die Neueinstufung wassergefährdender Stoffe in Deutschland nur noch für Ersatzlieferungen verwendet werden!

Beschreibung:

Leckanzeigegerät der Klasse II (EN 13160-1) mit eigensicherem Sondenstromkreis. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder andere Zusatzgeräte wie Ereignismeldesysteme EMS und Zusatzalarmgerät ZAG 01 geschaltet werden.

Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein

Dichtungsset (IP 54) erhältlich.

Qualifikation des Personals:

Montage, Inbetriebnahme, Betrieb, Wartung, Außerbetriebnahme und Entsorgung dürfen nur von fachspezifisch qualifizierten Betrieben durchgeführt werden. Das sind Fachbetriebe im Sinne von § 3 der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen vom 31. März 2010 (BGBI. I S. 377). Die Tätigkeiten müssen nicht von Fachbetrieben ausgeführt werden, wenn sie nach landesrechtlichen Vorschriften von der Fachbetriebspflicht ausgenommen sind oder AFRISO die Tätigkeiten mit eigenem, sachkundigen Personal ausführt. Für Tätigkeiten an Behältern für Lagerflüssigkeiten mit einem Flammpunkt ≤ 55° C muss das Personal zusätzlich über Kenntnisse des Brand- und Explosionsschutzes verfügen. Arbeiten an elektrischen Teilen dürfen nur von einer ausgebildeten Elektrofachkraft in Übereinstimmung mit den geltenden Vorschriften und Richtlinien ausgeführt werden.

Technische Daten:

Temperatureinsatzbereich

Umgebung: -5/+50 °C

Lagerung: -10/+60 °C

Versorgungsspannung

AC 230 V

Signalteil

B x H x T: 100 x 188 x 65 mm

Schutzart: IP 30 (EN 60529)

Schaltausgänge

Relaisausgänge: 1 potenzialfreier Schließer

Kontaktbelastung: AC 250 V, 2A

Allgemeine bauaufsichtliche Zulassung

Z-65.24-1

ATEX-Zulassung

TPS 03 ATEX 15639 6

Ex II (1) G [Ex ia] IIC bzw. [Ex ia] IIB

Lieferumfang:

Signalteil
