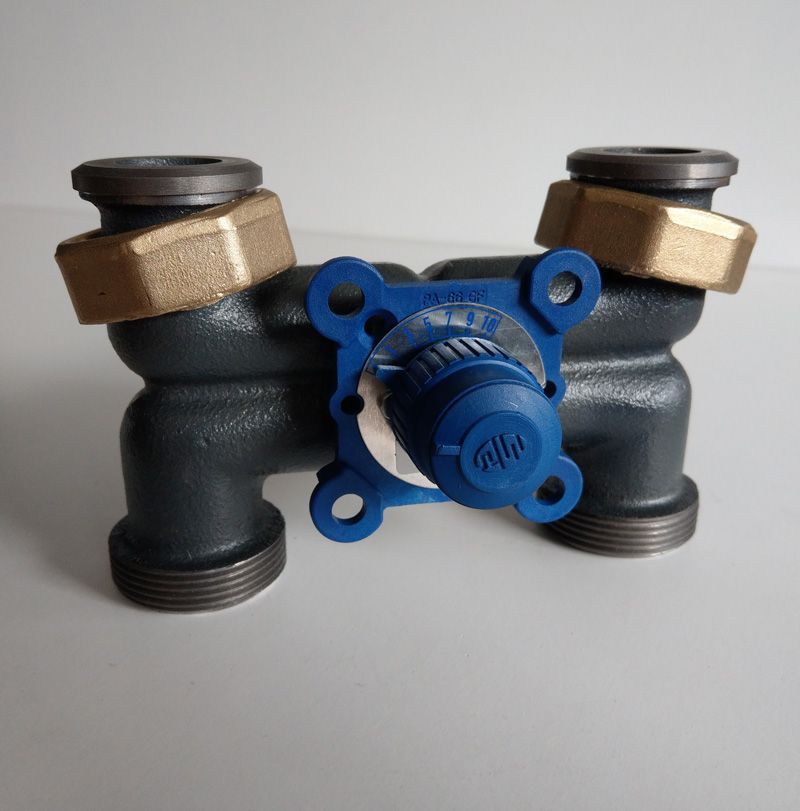

MUT 4 Wege Mischer VMX-H125 mit Achsabstand 125 mm

MUT 4 Wege Mischer VMX-H125 mit Achsabstand 125 mm

als Ersatz für WITA 4 Wege Mischer A56200

bitte beachten sie die Bauhöhe

WITA Höhe: 115 mm

MUT Höhe: 110 mm

Für den Einbau in Kesselbaugruppen von Zentralheizungsanlagen geeignet.
Die Mischer sind für rechts- oder links-Einbau geeignet.

Technische Daten

Größe: DN25 (1")
Drehwinkel: max. 90°
Mediumtemperatur: 5°C bis 110°C
Werkstoff Körper: Grauguss
Werkstoff Mischer: Messing
Werkstoff O-Ring: EPDM
Betriebsdruck: max. 10 bar

Kvs-Wert = 6,3

Anschlüsse

unten: DN40 (1 1/2") Aussengewinde

oben: Flanschanschluss mit Überwurfmutter DN40 (1 1/2") Innengewinde

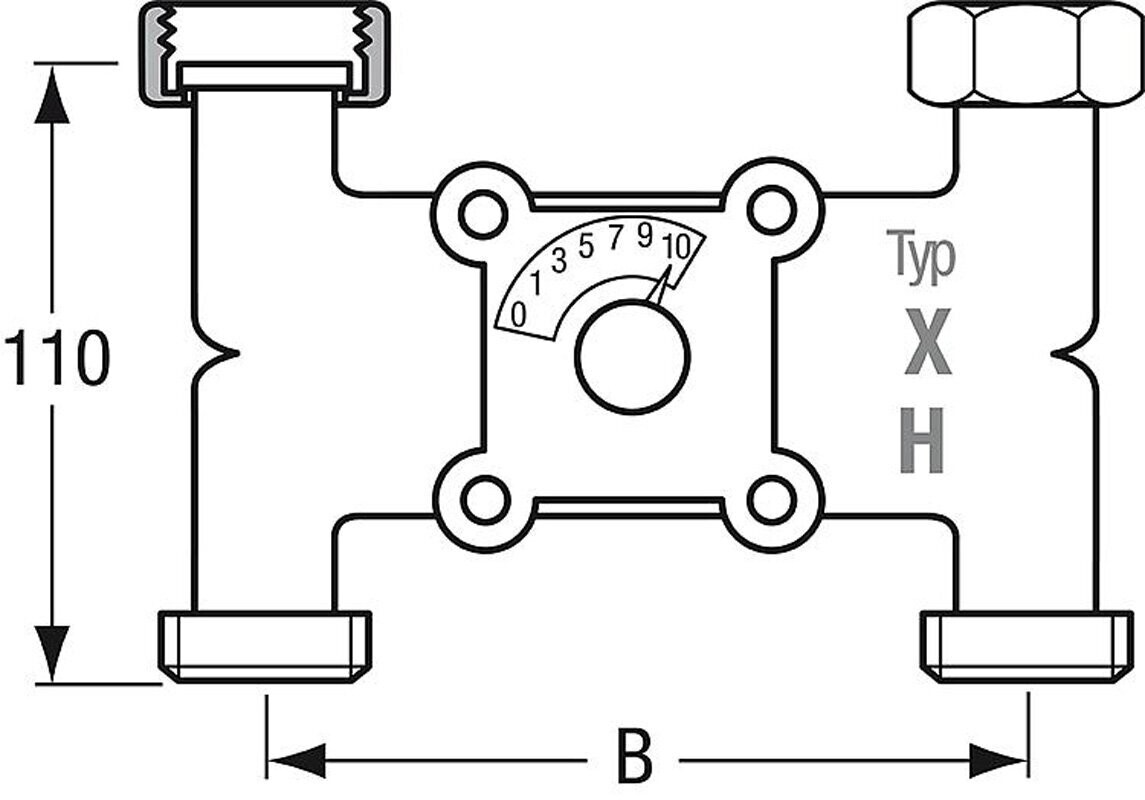

Abmessungen

Breite: 90 mm

Höhe: 110 mm

Produktinformation Stellmotor SM W 05

Technische Daten:

Betriebsspannung: 230 Volt ~ 50 Hz/60 Hz

Leistungsaufnahme: ca. 2,3 VA

max. Drehmoment: 5 Nm (blockierfest BL 240h)

Schutzklasse: II

Schutzart: IP 42

Stellwinkel: 90° (festeingestellte Nocken)

Stellzeit: 120 sec./90°

Anschlussleitung: 3 x 0,75 mm² Länge 2 m

Notbetrieb: Handverstellung
