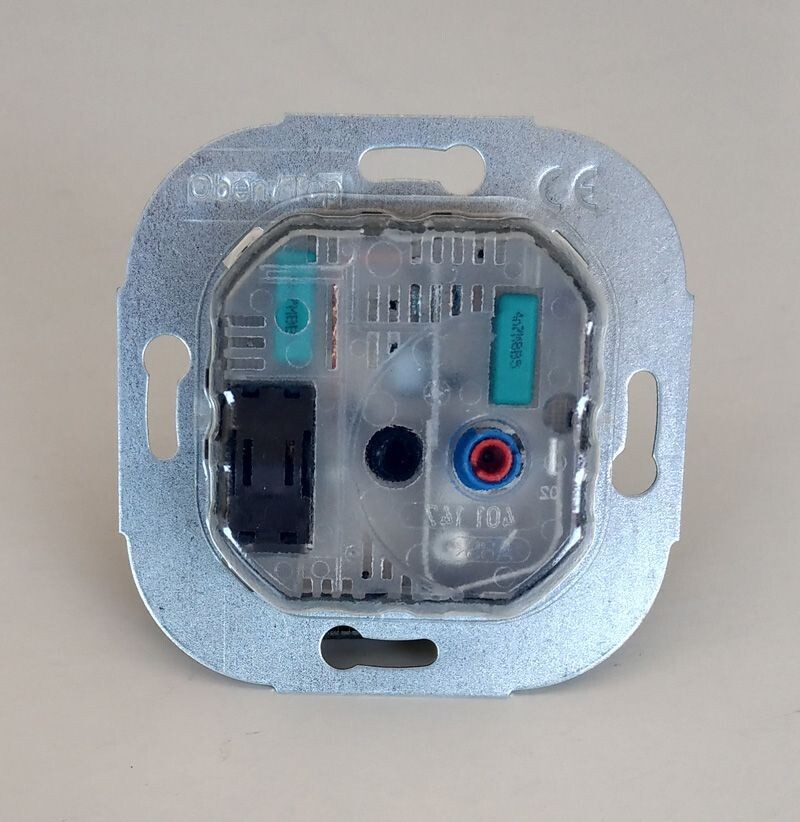

Raumthermostat mechanisch FTR-101.062 - Unterputz Schalter EIN/AUS

Alre Raumtemperaturregler mechanisch FTR-101.062#00 - Unterputz

Anwendung

Regelung oder Überwachung von
Temperaturen in geschlossenen,
trockenen Räumen. Geeignet für alle
Heizungsarten.
Ventilstellantrieb: stromlos geschlossen.
Bis max. 10 Stellantriebe für Ventile
können angeschlossen werden (Öff-
ner), auf den Schließerkontakt beim
Wechsler: bis 5 Stück.
Die Basisregler in Verbindung mit
einem Deckelset 55 x 55mm passen
optisch perfekt ohne Zwischenrahmen in viele Schalterprogramme.
Die Basisregler in Verbindung mit
einem Deckelset 50 x 50mm passen
optisch mittels Zwischenrahmen in
nahezu alle Schalterprogramme.
Weitere Komplettgeräte (#21 Typen)
mit alre-Rahmen „Berlin“ (neutral)
und Abdeckung 50 x 50 mm (reinweiß
ähnlich RAL 9010, glänzend) auf
Anfrage

Material Gehäuse: Kunststoff PC
Umgebungstemperatur: 0…30°C
Lagertemperatur: –20…+70°C
Zulässige Luftfeuchte: max. 95% r. H., nicht kondensierend
Elektrischer Anschluss: Schraubklemmen
Montage/Befestigung: in UP-Dose – mit Deckelset
50 x 50 mm oder 55 x 55 mm in
nahezu alle Schalterprogramme
adaptierbar (tiefe UP-Dose empfohlen)
Schutzart: IP 30
Schutzklasse: II, nach entsprechender Montage,
bei 24 VAC Schutzklasse lll
Sicherheit und EMV: gemäß DIN EN 60730
max. Leistungsaufnahme: < 0,5 W
Schaltelement: Bimetallkontakt
Ausgangssignal: schaltend
Fühler: Bimetall
Regelbereich: 5…30°C
Einstellbereich: 5…30°C
Hysterese: ca. 0,5 K bei einer Temperaturände-
rung von max. 4 K/ h
Ausstattung allgemein: thermische Rückführung;
Merkziffernskala *…6

Ausstattung allgemein: ECO-Funktion; Anzeige „Heizen“;

mechanische Bereichseinengung; Schalter Ein/Aus; Außen-

einstellung; Bauschutzkappe; Berührungsschutzabdeckung;

VDE-geprüft

Betriebsspannung: 230 VAC, 50 Hz

max. Schaltstrom: 10 (4) A

max. Schaltspannung: 230 VAC, 50 Hz

min. Schaltspannung: 230 VAC, 50 Hz

Schaltleistung: 2300 W

Schaltkontakt: Öffner (max. 10 Stellantriebe)

Regelfunktion: Heizen

Eingang Temperaturabsenkung: ca. 4 K (230 VAC, 50 Hz)

Deckelsets sind in mehreren Design-Varianten verfügbar (siehe

separate Übersicht „alre-Unterputzprogramm (Deckelsets)“)

und gehören nicht zum Lieferumfang.

Passende Set-Nr: JZ-002.xxx, z. B.:

Deckelset 50 x 50 mm, reinweiß, glanz: JZ-002.000

Deckelset 55 x 55 mm, reinweiß, glanz: JZ-002.100

Deckelset BUSCH-JAEGER

Reflex SI / SI Linear, reinweiß, glanz: JZ-001.200 /BJ (nur für FTR)
