Raumthermostat mit Gadruckmembran, Schaltdifferenz 1,5 K, Schaltleistung 16 A

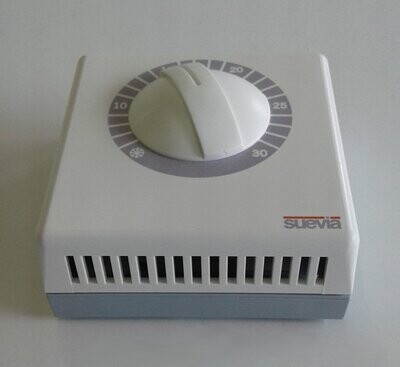

Raumtemperaturregler mit Gasmembran Typ ThermoStat

Anwendung:

Dieser Thermostat ist speziell für die automatische Regulierung von Heizungen

und Klimaanlagen in jeder möglichen Umgebung konzipiert (Zimmer, Hotels,

Schulen, Büros, Werkstätten, usw.). Es kann auch für andere vielfältige

Anwendungen, sowohl privater als auch industrieller Art, im Heizungs- oder

Klimatisierungsbereich eingesetzt werden.

Besonderheit:

• Hohe Schaltleistung von 16 Ampere

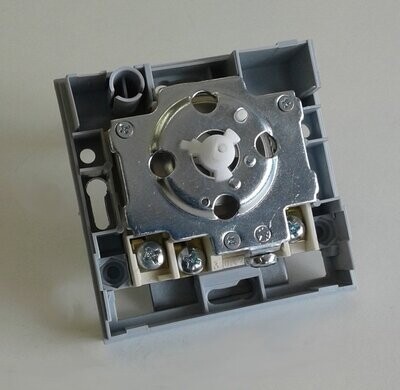

• Aufgrund der Gasmembrantechnik werden für den Anschluss, je nach Betriebsart, nur 2 (heizen oder kühlen), max. 3 Drähte (heizen und kühlen) benötigt

• Geringe Schaltdifferenz ΔT: 1,5°C (+/- 0,5°C)

Montage:

Für die Montage des Thermostats ist es ratsam einen Bereich zu wählen,

in dem soweit wie möglich die Durchschnittstemperatur der Umgebung

beibehalten wird. Deshalb sollte man die Nähe von Türen, Fenstern,

Wärmequellen sowie wenig oder stark belüftete Bereiche vermeiden.

Es wird empfohlen, das Thermostat ca. 1,5 m über dem Boden zu installieren.

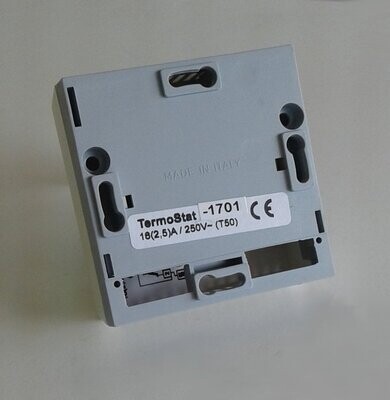

Für den Einbau ist eine universelle Unterputz-Gerätedose mit 60 mm

Durchmesser zu verwenden. Das Gerät kann aber ebenso direkt auf die

Wand montiert werden.

Bedienung:

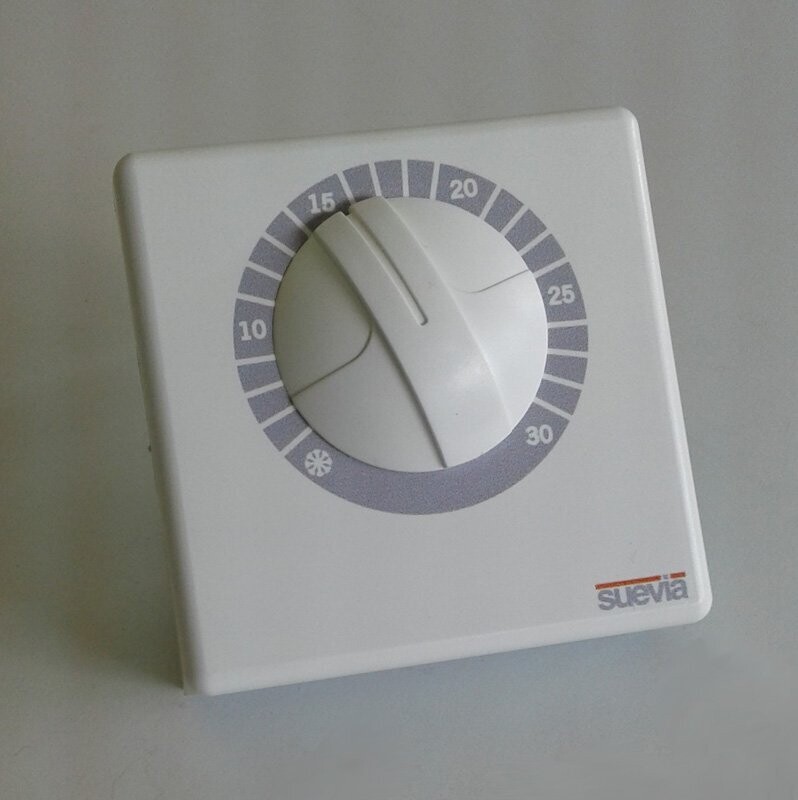

Die gewünschte Temperatur durch Drehen des Bedienungsknopfes einstellen.

Technische Daten:

Einpoliger mechanischer Thermostat mit unabhängiger Montage

Schaltleistung: 16 A

Einstellbereich: +5 bis +30°C

Schaltdifferenz ΔT: 1,5°C (+/- 0,5°C)

Wärmegradient: 1°C / 15 min.

Sensor: Feuchtigkeitsempfindliche Ausdehnungsmembran

Schutzklasse: I

Schutzgrad: IP 20

Schaltart: 1 B

Silberkontakt: Umschalter

Prüfspannung: 4 kV

Bezugsnormen:

Die Übereinstimmung mit den folgenden CE-Richtlinien:

73/23EWG geändert durch 93/68/EWG (Niederspannung) 89/336/EWG

geändert durch 92/31/EWG und 93/68/EWG (E.M.C.) wird gemäß

folgenden Normen erfüllt:

CEI-EN 60730-2-9: Automatische elektrische Regel- und Steuergeräte für den

Hausgebrauch und ähnliche Anwendungen. Teil 2: Besondere Anforderungen

an temperaturabhängige Regel- und Steuergeräte.
