Tekmar Restwärme-Magnetfühler 3114
Restwärmeerfassung bei Speicherheizgeräten oder Wasserzentralspeichern
Die Temperatur am Montageort des Fühlers soll ein möglichst genaues Maß
für den Ladezustand des Speichers bilden. Sie soll bei Vollaufladung
zwischen 50 .. 100°C liegen. Bei Speicherheizgeräten hat sich als
Montageort die Wand zwischen Speicher und Anschlußraum bzw.
die Rückwand bewährt. Der Fühler muß so befestigt werden, dass
eine gute Verbindung zwischen dem Speicher und der farbigen Fühlerseite
gewährleistet ist. Für die Zuleitung sollte eine Zugentlastung vorgesehen

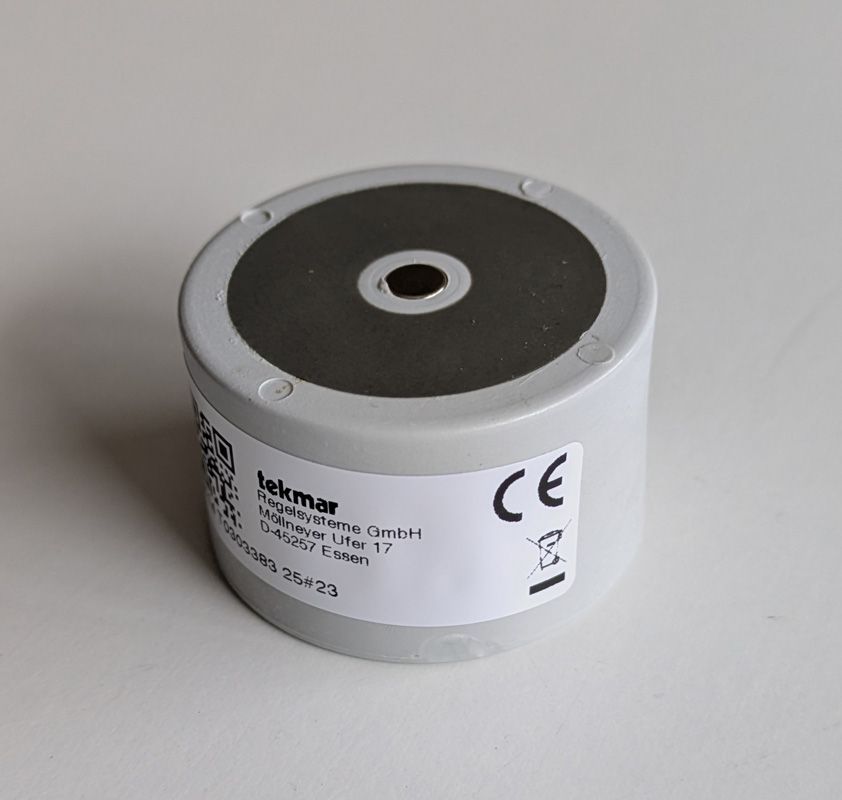

werden. Die farbige Fühlerseite des Fühlers ist mit einem Haftmagneten
versehen. Als Zuleitung wird eine zweiadrige Leitung verwendet.
Bitte beachten Sie die VDE-Bestimmungen und TAB.
Die maximale Umgebungstemperatur für den Fühler darf 110°C nicht
überschritten werden.
Passend für:
Tekmar Regelsysteme, Temperaturfühler der Serie 31.. als:
Restwärmefühler
Fühlertyp: tekmar Serie 31 (Normfühler DIN EN 50350)
Temperaturbereich:-30 °C bis +110 °C
Abmessungen Fühlerhülse: D 38 x L 24 mm

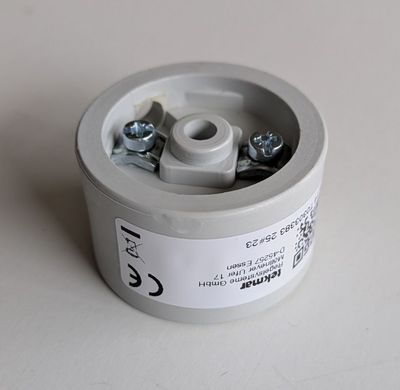

Anschluss: 2 Schraubklemmen
