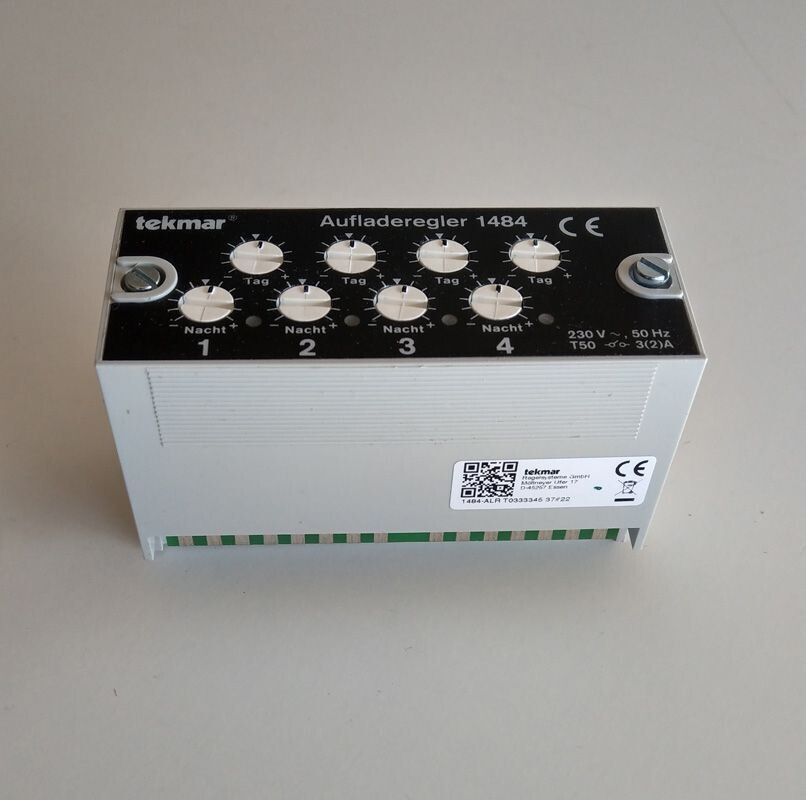

Ersatz - Aufladeregler 1484
ohne Geräteanschlusssockel X1484-ALR

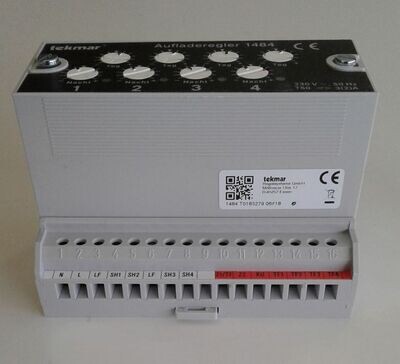

mit Geräteanschlusssockel T1484-ALR
Tekmar Aufladeregler für Elektroheizungen nach DIN 44574
Der Aufladeregler Typ 1484 für für
4 Regelkreise kann eingesetzt werden, wenn einer
der folgenden Aufladeregler ausgetauscht werden soll:
2 Regelkreise: 1002, 1012, 1042, 1072, 1082, 1409, 1445
3 Regelkreise: 1003/13, 1043, 1446
4 Regelkreise: 1004, 1034/44, 1074, 1080
Es müssen Restwärmefühler der Serie 30.. verwendet werden.
Kombination der ALR 1482/-84 mit Zentralsteuergeräten alter und neuer Bauart.
Die Aufladeregler können mit Zentralsteuergeräten alter und neuer Bauart betrieben werden.

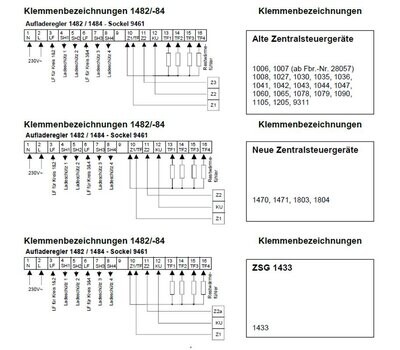

Beim Anschluß der Laderegler muß unbedingt auf die korrekte Belegung der Klemmen
Z1, KU, Z2 geachtet werden, weil die Anlage anderenfalls nicht arbeiten wird.
Technische Daten:
Fühlertyp:
tekmar Serie 30..
Steuerspannung:
tekmar (-2,85 V ... -3,60 V)
Steuereingänge:
1x bzw. 2x LF (230 V~), KU/Z3 (Kleinspannung)
Schaltausgänge:
2x bzw. 4x SH (230 V~, max. 3 A je Kontakt)
Versorgung:
230 V~ 50 Hz, max. 4 VA
Installation:
Verteilereinbau mit Sockel auf Hutschiene, 6 TE(Achtung: ältere Geräte haben evtl. eine geänderte Ausgangsbelegung)
