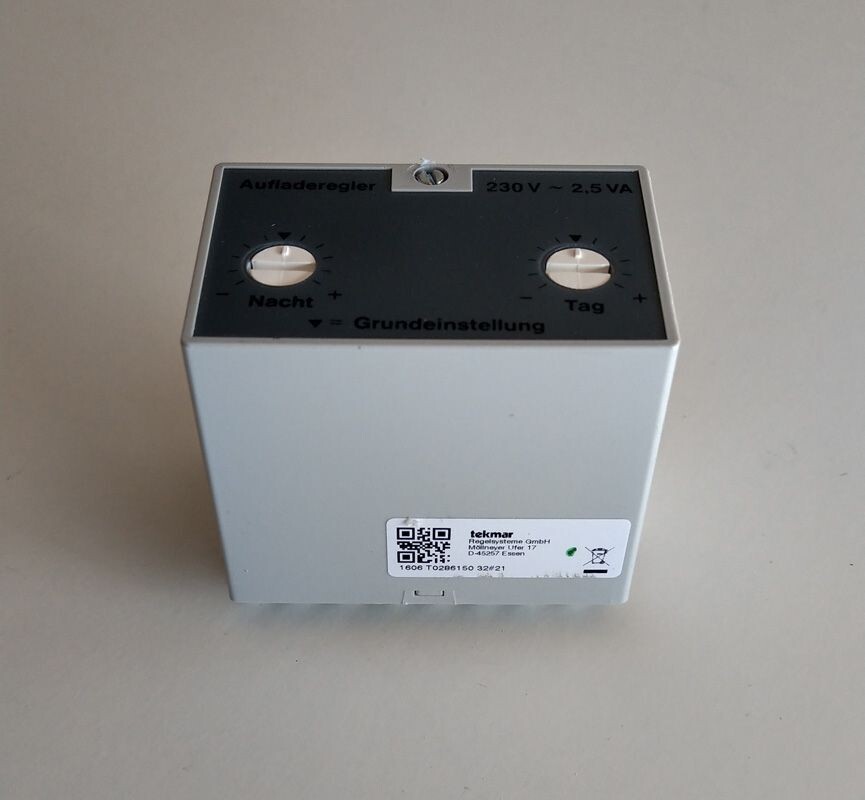

Tekmar Aufladeregler 1606 für Fußbodenspeicherheizung 1-Kanal

Aufladeregler Typ 1606-ALR

ohne Geräteanschlusssockel X1606-ALR

Tekmar Ersatz - Aufladeregler für Altanlagen

Der Aufladeregler 1606 kann eingesetzt werden, wenn einer der

folgenden Aufladeregler ausgetauscht werden soll:

1001/2/3/4

1041/71

1101/06

1111/21

1201/06

1211, 1215, 1218, 1220, 1221

1235, 1236, 1237, 1238, 1408

Die Klemmen 10, 11, 12 der Altgeräte entsprechen den Klemmen

Z1, KU, Z2 beim 1606

Es muss ein Witterungsfühler der Serie 30.. verwendet werden.

Kombinationen des Aufladereglers mit Zentralsteuergeräten

alter und neuer Bauart

Der Aufladeregler kann mit Zentralsteuergeräten alter und neuer

Bauart betrieben werden. Beim Anschluß der Laderegler muß

unbedingt auf die korrekte Belegung der Klemmen Z1, KU, Z2

geachtet werden.

Kombination mit Alt-Aufladeregler:

1006, 1007 (ab Fbr.-Nr. 28057) 1008, 1027, 1030, 1035,

1036, 1047, 1060, 1065, 1078, 1079, 1090, 1105, 1205,

9311

Kombination mit Ersatz-Aufladeregler:

1433, 1470, 1471, 1803, 1804

Technische Daten:

Nennspannung: L1/N 230V~ ± 6%, 50Hz

Befestigung: Hutschiene nach ehemaliger DIN 50022

Leistungsaufnahme: ca. 2,5

Restwärmefühler: NTC; tekmar Serie 30..

Ausgangskontakt: Relaiskontakt 230V~ 3A

Sockel: 9452

Gerätesicherung: keine, da Trafo kurzschlussfest

Gewicht: ca. 340g

Umgebungstemperatur: T50

Schutzart: IP20 nach DIN 40050

Platzbedarf: 4 TE nach DIN 43880

Schutzklasse: II nach Einbau gem. DIN 57700 Teil1, DIN VDE 0700 Teil1
