Tekmar Ladegradumsetzer für den Anschluss an ein Schlüter-Zentralsteuergerät mit DC-Ausgang

Tekmar Ladegradumsetzer T1918-LGU

für den Anschluss an ein Schlüter-Zentralsteuergerät mit DC-Ausgang

Funktionen:

• DC-Steuereingang (Schlüter)

LS20 + ZG20

LS20 + ZG50

MC - ZG

ZTE 4/70 + ZNE 20/70

Set 50

• TGN-Bus zur Anbindung von tekmar-Aufladereglern der Gerätetypen

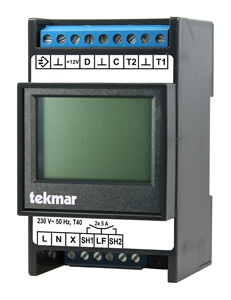

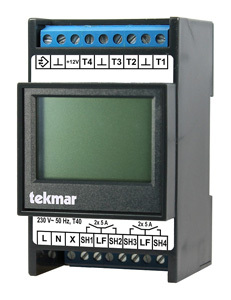

T1882-ALR als Ersatz für Schlüter

RGE 20 (gelber Baustein)

RGE 20/70

RGE 20/80

RGE 20-2/70

RGE 202/80

RGE 301

RGE 302

T1984-ULR als Ersatz für Schlüter

RGE 203

RGE 303

RGE 304

Mit dem Ladegradumsetzer 1918-LGU können tekmar Aufladeregler der Serien

18 und 19 kosteneffizient in vorhandene Fußboden-Speicherheizungsanlagen

mit Zentralsteuergeräten und Aufladereglern des Herstellers Schlüter/DeltaDore

integriert werden. Der 1918-LGU setzt das DC-Signal des Schlüter-Systems in

ein Datensignal für den TGN-Bus von tekmar um, wobei gleichzeitig eine

normgerechte Trennung der Netzebene des Schlüter DC-Systems von der bei

Tekmar verwendeten Schutzkleinspannung erfolgt.

Ein Austausch weiterer, funktionierender Geräte der Schlüter-Anlage ist dabei

nicht notwendig, der Ladegradumsetzer wird einfach an die vorhandene

DC-Steuerleitung angeschlossen. Die Wochenprogramme der Tekmar

Aufladeregler ermöglichen sowohl eine Nachbildung der Kennlinienumschaltung

als auch weitergehender Zeitsteuerungen bis hin zu Ferienzeiten.

Der Ladegradumsetzer 1918-LGU ist das ideale Koppelelement für die Aufgabe,

defekte Aufladeregler der nicht mehr lieferbaren Bauart Schlüter/DeltaDore mit

ihrem speziellen DC-Steuersystem (7 bis 17,5V) durch moderne Aufladeregler

der Typen 188x bzw. 198x von tekmar zu ersetzen. Bereits der Ersatz eines

einzelnen defekten Aufladereglers ist mit dem 1918-LGU und einem Tekmar

Aufladeregler mit zwei bis vier Kanälen kostengünstig möglich. Da in den

Aufladereglern der Serien 18 und 19 alle vom Hersteller Schlüter/DeltaDore

eingesetzten Fühlertypen verfügbar sind, können die installierten

Restwärmefühler im Fußboden weiterhin verwendet werden.

Der Ladegradumsetzer muss in derselben Unterverteilung wie die Tekmar

Aufladeregler installiert werden, wobei mehrere Aufladeregler an einen

Ladegradumsetzer angeschlossen werden können. In einem Mehrfamilienhaus

muss je Unterverteilung einer Wohnung ein separater Ladegradumsetzer

eingesetzt werden. In Mehrfamilienhäusern können neben einzelnen Reglern

auch die Aufladeregler einer kompletten Wohnung ausgetauscht werden,

um die Vorteile der neuen Serien, insbesondere die Wochen- und

Ferienprogramme nutzen zu können.

Das Signal „Kennlinienumschaltung“ des Schlüter Zentralsteuergerätes wird

vom 1918-LGU nicht umgesetzt, kann aber sehr einfach mit den Wochen-

Schaltprogrammen der tekmar Aufladeregler nachempfunden werden.

Mit diesen Schaltprogrammen sind auch weitere Zeitfunktionen wie die

Reduzierung der Aufladung an einzelnen Wochentagen oder für die

Abwesenheit im Urlaub möglich. Weiteres ist in der Dokumentation der

Serie 18 und 19 Aufladeregler zu finden.

Der innere Aufbau des 1918-LGU gewährleistet, dass die im DC-System

Schlüter/DeltaDore verwendete, nicht berührungssichere

Funktionskleinspannung unter Einhaltung aller einschlägigen CE- und VDE-

Vorschriften von der im tekmar System für Signal- und Fühlerleitungen

genutzten Schutzkleinspannung getrennt wird.
