Tekmar Laderegler als Ersatz für Unicomp Laderegler 547.2 und 547.3

Tekmar Aufladeregler mit 3 Regelkreisen als Ersatz für Unicomp 547.2 und 547.3 Laderegler
für Anlagen mit ED- oder TGN-Steuersystem

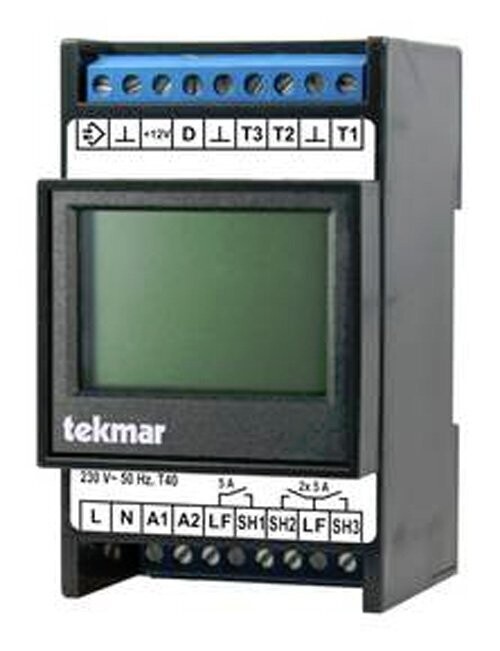

Der 1983-ULR ist mit seinem potenzialfreien ED-Eingang besonders geeignet für den

Ersatz von Reglern des Typs SABI unicomp 547.2 bzw. 547.3.

Funktionen:
Kompatibel zum ED-Steuersystem SABI für Fußbodenheizungen
(A1/A2 als 2-Leiter-System, potenzialfrei)
Bodenfühler-Kennlinien für SABI Typ 992 und 994 verfügbar
3 Unabhängige Ladekreise mit einstellbarer Maximaltemperatur,
Ersatz-Ladegrad für den Störfall
4 Wochenschaltprogramme für Komforteinstellungen oder als
Ersatz eines fehlenden KU-Signals
TGN-Bus zur Anbindung von tekmar Steuergeräten sowie
Funk-Bodenfühlern 3510 (über 1880/WMB-TFN)
Als Aufladeregler für die klassische Speicherheizung oder als
Raumladeregler für die Einzelraumregelung einsetzbar.

Technische Daten
Nennspannung: 230 V~, 50 Hz
zulässiger Spannungsbereich: 207 V bis 253 V
Leistungsaufnahme: ca. 2 VA

Eingänge:
ED-Steuersignal, potentialfrei
3 Boden-Temperaturfühler (SELV)

Ausgänge:
3 Relais für Heizkreise (2 mit gemeinsamen LF-Eingang)

Kommunikation:
TGN-Bus zur Kommunikation mit anderen Geräten (SELV)
Mini-USB zum Laptop

Unterstützte Bodenfühler-Typen:
tekmar Serie 30
Birka/Sabi 992
Devi 15k
Dohrenbusch 25-470
Grässlin/Frensch FF-R11
Ritter (DRT) 20-500
Schlüter/Deltadore 993
Schlüter/Deltadore RF
Schlüter/Deltadore UNI
TEM ZTF230

(Normfühler DIN EN 50350)
tekmar Serie 31
AEG
Birka/Sabi 994
DEVI
Dimplex
Dohrenbusch/DRT 25-2k
Grässlin/French RF-N-1
Schlüter/Deltadore NF
Stiebel Eltron

Unterstützte ED-Systme:
30...100 %, elektronischer Laderegler mit Störerkennung <2% ED
Einstellbereich Vollladung: 30 bis 90 °C
Nominelle Schaltleistung: 1,1 kW pro Schaltausgang
Gehäuse: Reiheneinbaugerät 3 TE (nach DIN 43880)
Befestigung: Tragschiene TH-35 (nach DIN EN 60715)
Schutzart: IP 20 (nach EN 60529)
Schutzklasse: II bei entsprechendem Einbau
Gewicht: ca. 0,25 kg
