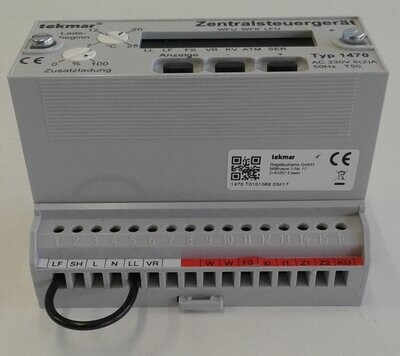

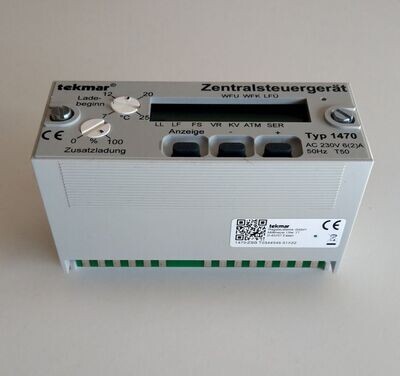

Tekmar Zentralsteuergerät 1470 für Elektro-Speicherheizungen

Tekmar Zentralsteuergerät 1470 für Elektro-Speicherheizungen

ohne Geräteanschlusssockel X1470-ZSG

Das Zentralsteuergerät Typ 1470 ist in Verbindung mit tekmar-Aufladereglern geeignet für einen komfortablen und wirtschaftlichen Betrieb von Elektro-Speicherheizungen. Unter Berücksichtigung der Witterung (mittlere Temperatur), der vom Vortag noch vorhandenen Restwärme und den individuellen Wünschen des Kunden, wird gemäß den EVU-Anforderungen die Ladung während der nächtlichen Freigabezeit entweder ans Ende (Rückwärtssteuerung), in die Mitte (Spreizsteuerung) oder an den Anfang (Vorwärtssteuerung) der Freigabezeit gelegt.

Das Gerät übertrifft die Normanforderungen der DIN 44574 und erfüllt bereits heute die Anforderungen des europäischen Normentwurfs nach CENELEC.

Eine übersichtliche LCD-Anzeige, die in zwei Bedienschleifen dem Nutzer alle wichtigen Informationen mitteilt, ein automatisches Estrich-Anheizprogramm, eine Außentemperatur-Mittelung sowie Analog- und Digitaleinsteller sind nur einige Vorteile des neuen Zentralsteuergerätes.

Technische Daten:

Nennspannung: L1 / N / AC 230V ±6%,50Hz, Schaltkontakt 6A

Leistungsaufnahme: ca. 1,5VA

Ausgangssignal:Volladung: - 2,85V, Genauigkeit nach DIN 44574 entspr. +/- 30mV

Ladebeginn: - 3,6V;Zeitkonstante bei Änderung: < 10 Sek.

Ausgangsstrom: 3mA, kurzschlußfest; Damit sind mit oder ohne Gruppensteuergerät maximal 100

Laderegler vom Typ 1441...44 ansteuerbar

Gerätesicherung: nicht erforderlich, da Trafo kurzschlußfest

Umgebungstemperatur: 0...50°C; Betauung nicht zulässig

Platzbedarf: 6 Teilungseinheiten nach DIN 43880

Befestigung: Hutschiene nach ehemaliger DIN EN 50022

Gewicht: ca. 370g

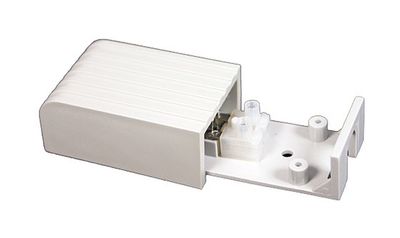

Witterungsfühler: NTC nach DIN 44574 (z.B. 3121)

Sockel: Typ 9497

Schutzklasse: II nach entsprechendem Einbau (DIN 57700 Teil 1/ VDE 0700 Teil 1)

Schutzart: IP 20 nach DIN 40050 und entsprechendem Einbau
