Tekmar Zentralsteuergerät 1471 in Verbindung mit Altgerät Aufladeregler Typ 1004

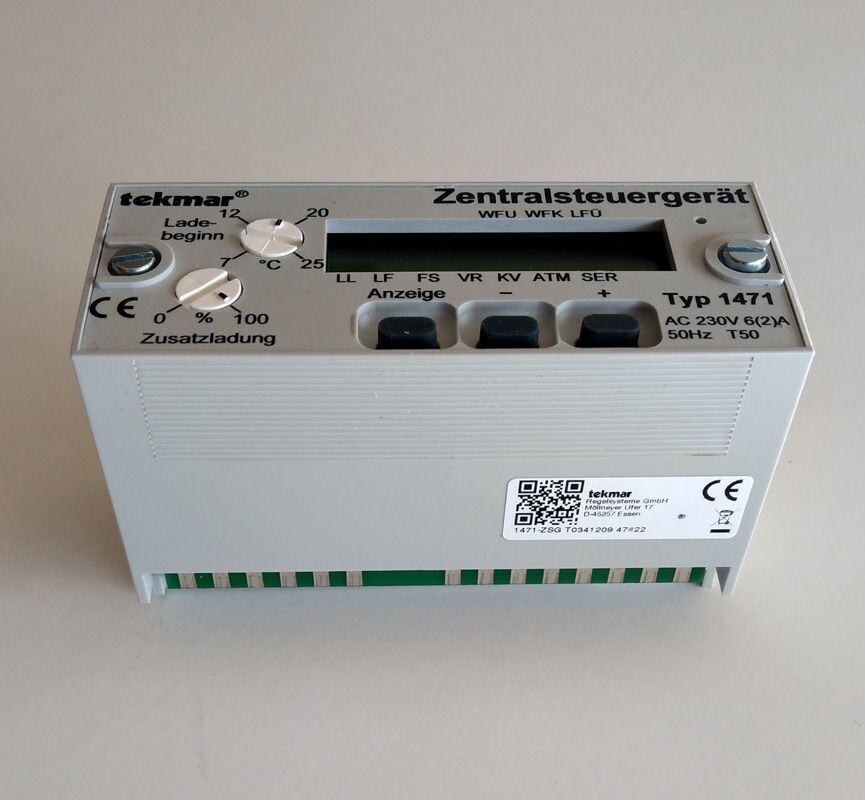

Zentralsteuergerät V1471

Tekmar Zentralsteuergerät für Elektro-Speicherheizungen

universell einsetzbar:

• mit Aufladeregler Typ 1004 (Altgerät) !

• aktuelle Laderegler: 1482 / 1484

• oder volldigitale Bauserie 1832 / 1833 / 1834

Das Zentralsteuergerät Typ 1471 ist in Verbindung mit tekmar-Aufladereglern geeignet für einen komfortablen

und wirtschaftlichen Betrieb von Elektro-Speicherheizungen. Unter Berücksichtigung der Witterung (mittlere

Temperatur), der vom Vortag noch vorhandenen Restwärme und den individuellen Wünschen des Kunden wird,

gemäß den EVU-Anforderungen die Ladung während der nächtlichen Freigabezeit entweder ans Ende

Rückwärtssteuerung), in die Mitte (Spreizsteuerung) oder an den Anfang (Vorwärtssteuerung) der Freigabezeit

gelegt. Das Gerät übertrifft die Normanforderungen der DIN 44574 und erfüllt bereits heute die Anforderungen

des europäischen Normentwurfs nach CENELEC.

Funktionsmäßig ist das Zentralsteuergerät Typ 1471 identisch mit dem Typ 1470, zusätzlich kann jedoch beim

Anschluß des Außenfühlers zwischen fünf verschiedenen Fabrikaten (tekmar 31.., tekmar 30.., Birka, Schlüter)

gewählt werden. Somit kann das Zentralsteuergerät in bereits bestehenden Anlagen, ohne Wechsel des

Außenfühlers, problemlos eingesetzt werden.

Eine übersichtliche LCD-Anzeige, die in zwei Bedienschleifen dem Nutzer alle wichtigen Informationen mitteilt,

ein automatisches Estrich-Anheizprogramm, eine Außentemperatur-Mittelung sowie Analog- und Digitaleinsteller

sind nur einige Vorteile des neuen Zentralsteuergerätes..

Technische Daten:

Nennspannung: L1 / N / AC 230V ±6%, 50Hz, Schaltkontakt 6A

Leistungsaufnahme: ca. 1,5VA

Ausgangssignal: Volladung: - 2,85V, Genauigkeit nach DIN 44574 entspr. +/- 30mV

Ladebeginn: - 3,6V; Zeitkonstante bei Änderung: < 10 Sek.

Ausgangsstrom: 3mA, kurzschlußfest; Damit sind mit oder ohne Gruppensteuergerät

maximal 100 Laderegler mit einem Steuersignal von –2,85 ...-3,6V=

Gerätesicherung: nicht erforderlich, da Trafo kurzschlußfest

Umgebungstemperatur: 0...50°C; Betauung nicht zulässig

Platzbedarf: 6 Teilungseinheiten nach DIN 43880

Befestigung: Hutschiene nach ehemaliger DIN EN 50022

Gewicht: ca. 370g

Witterungsfühler:Anschlußmöglichkeit von 5 verschiedenen NTC-Fühlern

einstellbar:

tekmar Serie 31.. (Normfühler DIN EN 50350)

tekmar Serie 30..

Birka 981

Schlüter UNI

Sockel:Typ 9497

Schutzklasse: II nach entsprechendem Einbau (DIN 57700 Teil 1/ VDE 0700 Teil 1)

Schutzart: IP 20 nach DIN 40050 und entsprechendem Einbau
