Temperatursteuerung Erdwärmetauscher EWT

Temperatursteuerung Erdwärmetauscher EWT

Varianten:

Ausführung Typ T188x-EWT

• Temperaturregler für automatische Steuerung der Bypassklappe
• Außentemperaturfühler Kabelfühler Länge 2m

Ausführung Typ T188x-EWT-KV

• Temperaturregler für automatische Steuerung der Bypassklappe
• eingebaut in Kleinverteiler Aufputz
• Abmessungen: Länge 230mm / Breite 160 mm / Höhe 110 mm
• 3 Verschraubungen für Zuleitung, Motor Bypassklappe, Außenfühler
• Außentemperaturfühler Kabelfühler Länge 2m

Beschreibung:

Zur selbsttätigen Steuerung der Außenluft-Ansaugung über das Erdkollektorrohr oder direkt über den Außenbereich in Abhängigkeit der vom Thermostat gemessenen Außentemperatur. Temperaturbereich für Direktansaugung individuell am Thermostat einstellbar.

Funktionsprinzip eines Luft-Erdwärmetauschers:

• Beim Einsatz des Luft- Erdwärmetauschers wird die Tatsache genutzt, dass die Temperatur im Erdreich über das Jahr gesehen relativ konstant bleibt. Die Außenluft wird über die Ansaugsäule in ein vorgeschaltetes Erdkollektorrohr angesaugt. Dieses kann in die vorhandene Baugrube in ca. 1,2 bis 1,5 m Tiefe verlegt wer- den; die Gesamtrohr länge sollte mindestens 40 m betragen.

Wirkungsweise in den Jahreszeiten:

• während der kalten Jahreszeit eine Vorwärmung der kalten Außenluft von bis zu 14 K. Dadurch gelangt die Außenluft im Regelfall mit einer Temperatur von über 0 °C in das Lüftungs- gerät mit Wärmerückgewinnung, das somit vereisungsfrei arbeitet. Ein erhöhter Wärmerückgewinnungsgrad und eine höhere Zulufttemperatur sind das Ergebnis. Eine Nachheizung ist nur noch bei sehr niedrigen Außentemperaturen notwendig.
• An heißen Sommertagen bewirkt der Luft-Erdwärmetauscher eine Reduzierung der Außenlufttemperatur.

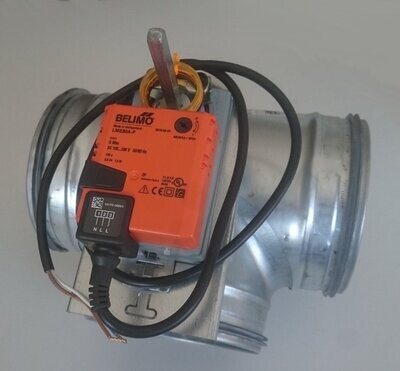

• Während der Übergangszeit erfolgt die Ansaugung entweder über den Erdkollektor oder über die Direktansaugöffnung. Dies geschieht in Abhängigkeit der über den Thermostaten gemessenen Außentemperatur. Die elektrische Bypassklappe steuert die ideale Ansaugung automatisch. Die Außenluft gelangt somit stets energetisch optimiert in das Lüftungsgerät, wodurch zusätzlich Energie gespart wird – im Raum herrscht immer ein behagliches Klima.

Technische Daten Temperaturregler
